UTX - Fancoil tipo Apartamento 2T/4T

Baja silueta y alta presión, hasta 100Pa.

Altura de sólo 250mm.

Bandeja de condensados aislada con clasificación M1

agua

Batería de intercambio térmico de alta eficacia.

clima

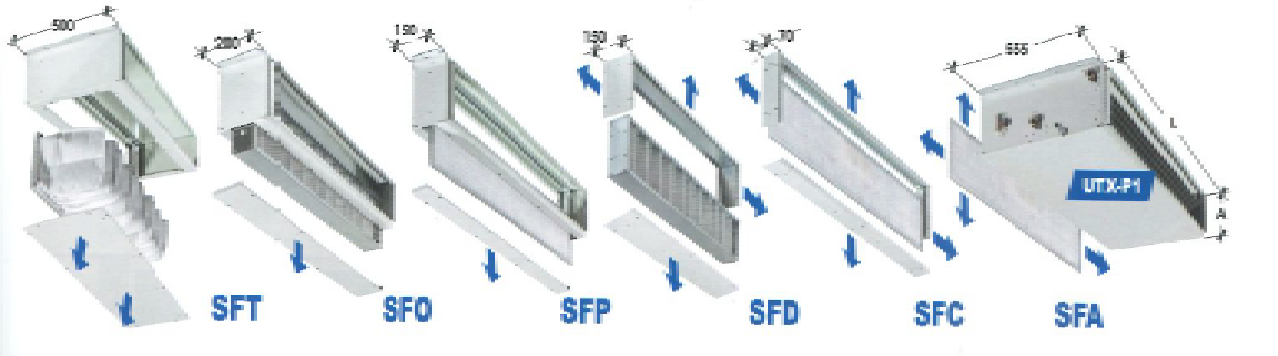

Amplia gama de versiones y accesorios disponibles.

calefaccion

ventilacion

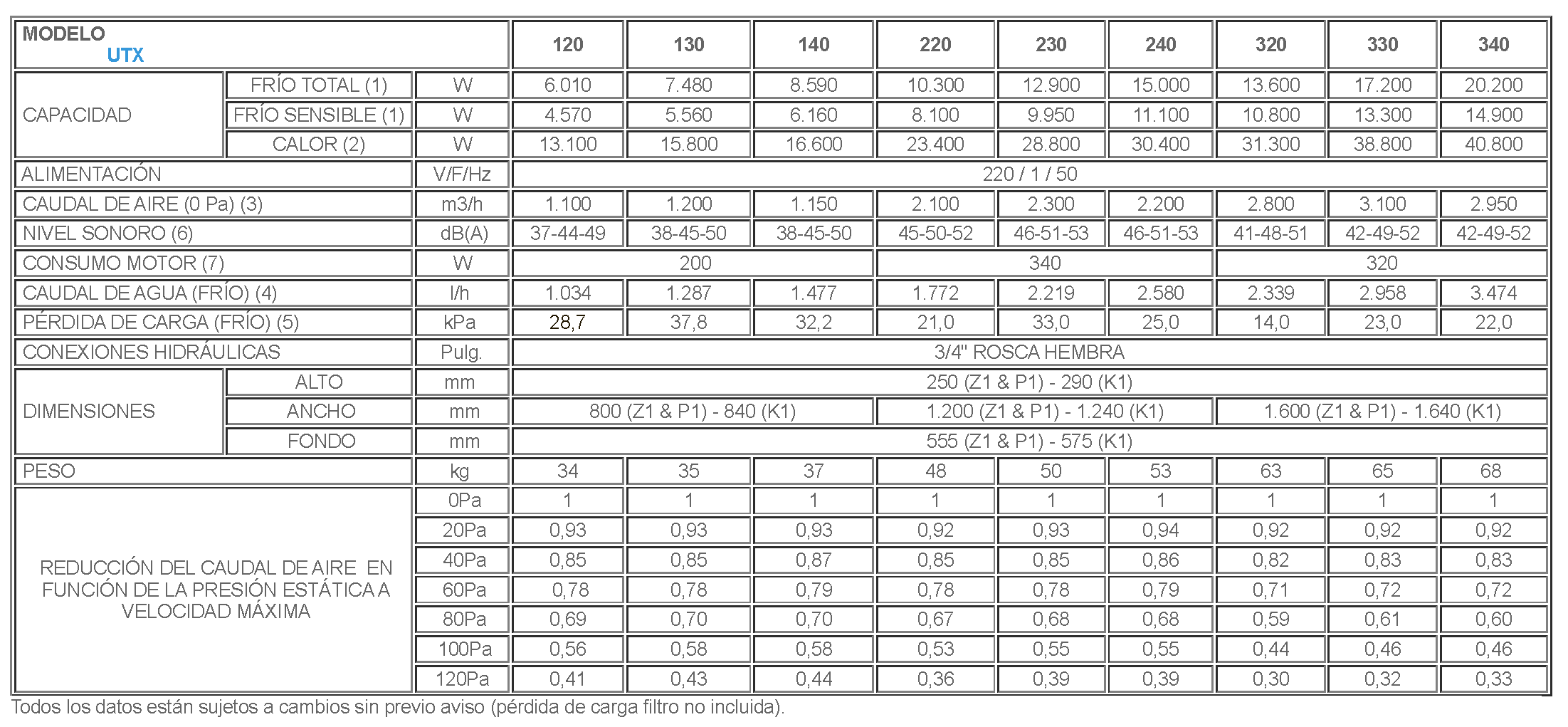

Tabla de datos técnicos fancoil sin envolvente 2 tubos (motor AC)

MODELO UTX			120	130	140	220	230	240	320	330	340
CAPACIDAD	FRÍO TOTAL (1)	W	6.010	7.480	8.590	10.300	12.900	15.000	13.600	17.200	20.200
	FRÍO SENSIBLE (1)	W	4.570	5.560	6.160	8.100	9.950	11.100	10.800	13.300	14.900
	CALOR (2)	W	13.100	15.800	16.600	23.400	28.800	30.400	31.300	38.800	40.800
ALIMENTACIÓN		V/F/Hz	220 / 1 / 50
CAUDAL DE AIRE (0 Pa) (3)		m3/h	1.100	1.200	1.150	2.100	2.300	2.200	2.800	3.100	2.950
NIVEL SONORO (6)		dB(A)	37-44-49	38-45-50	38-45-50	45-50-52	46-51-53	46-51-53	41-48-51	42-49-52	42-49-52
CONSUMO MOTOR (7)		W	200			340			320
CAUDAL DE AGUA (FRÍO) (4)		l/h	1.034	1.287	1.477	1.772	2.219	2.580	2.339	2.958	3.474
PÉRDIDA DE CARGA (FRÍO) (5)		kPa	28,7	37,8	32,2	21,0	33,0	25,0	14,0	23,0	22,0
CONEXIONES HIDRÁULICAS		Pulg.	3/4" ROSCA HEMBRA
DIMENSIONES	ALTO	mm	250 (Z1 & P1) - 290 (K1)
	ANCHO	mm	800 (Z1 & P1) - 840 (K1)			1.200 (Z1 & P1) - 1.240 (K1)			1.600 (Z1 & P1) - 1.640 (K1)
	FONDO	mm	555 (Z1 & P1) - 575 (K1)
PESO		kg	34	35	37	48	50	53	63	65	68
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA		0Pa	1	1	1	1	1	1	1	1	1
		20Pa	0,93	0,93	0,93	0,92	0,93	0,94	0,92	0,92	0,92
		40Pa	0,85	0,85	0,87	0,85	0,85	0,86	0,82	0,83	0,83
		60Pa	0,78	0,78	0,79	0,78	0,78	0,79	0,71	0,72	0,72
		80Pa	0,69	0,70	0,70	0,67	0,68	0,68	0,59	0,61	0,60
		100Pa	0,56	0,58	0,58	0,53	0,55	0,55	0,44	0,46	0,46
		120Pa	0,41	0,43	0,44	0,36	0,39	0,39	0,30	0,32	0,33

Todos los datos están sujetos a cambios sin previo aviso (pérdida de carga filtro no incluida).

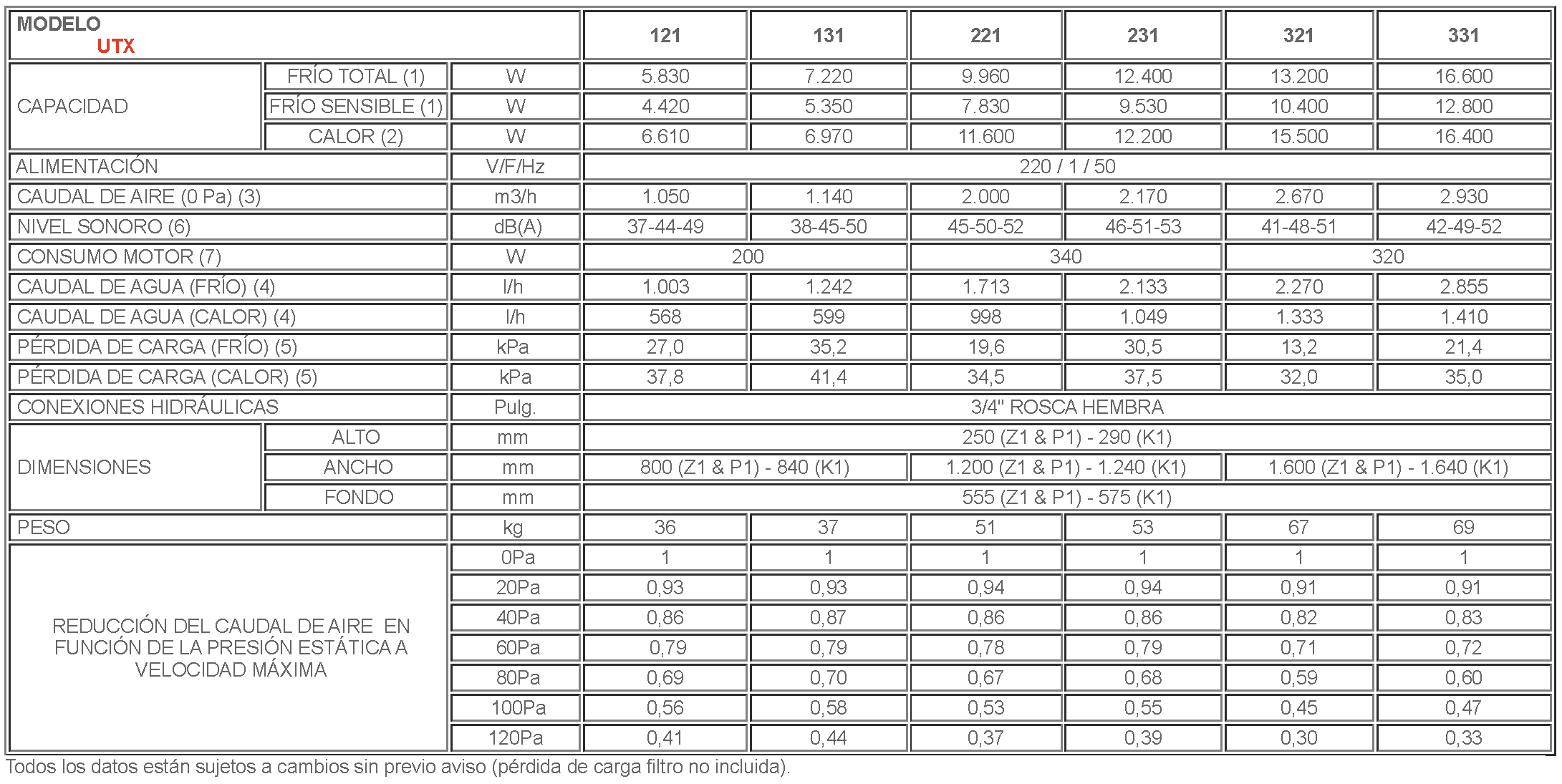

Tabla de datos técnicos fancoil sin envolvente 4 tubos (motor AC)

MODELO UTX			121	131	221	231	321	331
CAPACIDAD	FRÍO TOTAL (1)	W	5.830	7.220	9.960	12.400	13.200	16.600
	FRÍO SENSIBLE (1)	W	4.420	5.350	7.830	9.530	10.400	12.800
	CALOR (2)	W	6.610	6.970	11.600	12.200	15.500	16.400
ALIMENTACIÓN		V/F/Hz	220 / 1 / 50
CAUDAL DE AIRE (0 Pa) (3)		m3/h	1.050	1.140	2.000	2.170	2.670	2.930
NIVEL SONORO (6)		dB(A)	37-44-49	38-45-50	45-50-52	46-51-53	41-48-51	42-49-52
CONSUMO MOTOR (7)		W	200		340		320
CAUDAL DE AGUA (FRÍO) (4)		l/h	1.003	1.242	1.713	2.133	2.270	2.855
CAUDAL DE AGUA (CALOR) (4)		l/h	568	599	998	1.049	1.333	1.410
PÉRDIDA DE CARGA (FRÍO) (5)		kPa	27,0	35,2	19,6	30,5	13,2	21,4
PÉRDIDA DE CARGA (CALOR) (5)		kPa	37,8	41,4	34,5	37,5	32,0	35,0
CONEXIONES HIDRÁULICAS		Pulg.	3/4" ROSCA HEMBRA
DIMENSIONES	ALTO	mm	250 (Z1 & P1) - 290 (K1)
	ANCHO	mm	800 (Z1 & P1) - 840 (K1)		1.200 (Z1 & P1) - 1.240 (K1)		1.600 (Z1 & P1) - 1.640 (K1)
	FONDO	mm	555 (Z1 & P1) - 575 (K1)
PESO		kg	36	37	51	53	67	69
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA		0Pa	1	1	1	1	1	1
		20Pa	0,93	0,93	0,94	0,94	0,91	0,91
		40Pa	0,86	0,87	0,86	0,86	0,82	0,83
		60Pa	0,79	0,79	0,78	0,79	0,71	0,72
		80Pa	0,69	0,70	0,67	0,68	0,59	0,60
		100Pa	0,56	0,58	0,53	0,55	0,45	0,47
		120Pa	0,41	0,44	0,37	0,39	0,30	0,33

Todos los datos están sujetos a cambios sin previo aviso (pérdida de carga filtro no incluida).

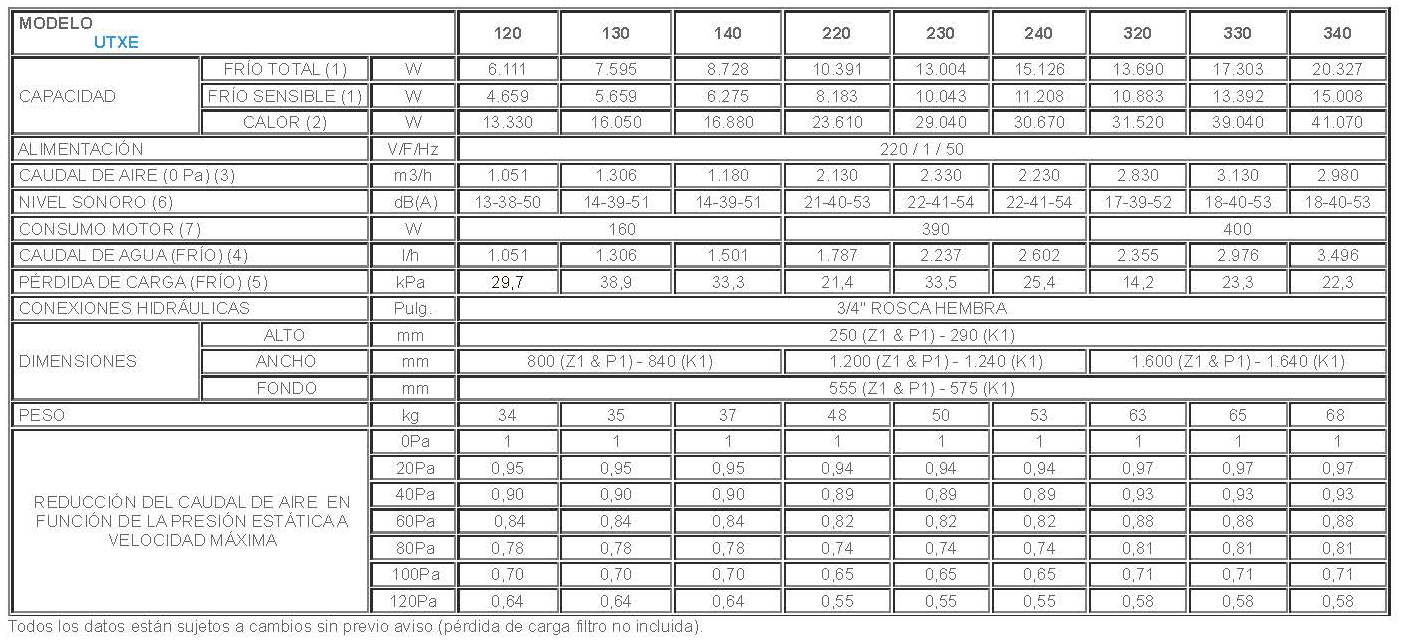

Tabla de datos técnicos fancoil sin envolvente 2 tubos (motor EC)

MODELO UTXE			120	130	140	220	230	240	320	330	340
CAPACIDAD	FRÍO TOTAL (1)	W	6.111	7.595	8.728	10.391	13.004	15.126	13.690	17.303	20.327
	FRÍO SENSIBLE (1)	W	4.659	5.659	6.275	8.183	10.043	11.208	10.883	13.392	15.008
	CALOR (2)	W	13.330	16.050	16.880	23.610	29.040	30.670	31.520	39.040	41.070
ALIMENTACIÓN		V/F/Hz	220 / 1 / 50
CAUDAL DE AIRE (0 Pa) (3)		m3/h	1.051	1.306	1.180	2.130	2.330	2.230	2.830	3.130	2.980
NIVEL SONORO (6)		dB(A)	13-38-50	14-39-51	14-39-51	21-40-53	22-41-54	22-41-54	17-39-52	18-40-53	18-40-53
CONSUMO MOTOR (7)		W	160			390			400
CAUDAL DE AGUA (FRÍO) (4)		l/h	1.051	1.306	1.501	1.787	2.237	2.602	2.355	2.976	3.496
PÉRDIDA DE CARGA (FRÍO) (5)		kPa	29,7	38,9	33,3	21,4	33,5	25,4	14,2	23,3	22,3
CONEXIONES HIDRÁULICAS		Pulg.	3/4" ROSCA HEMBRA
DIMENSIONES	ALTO	mm	250 (Z1 & P1) - 290 (K1)
	ANCHO	mm	800 (Z1 & P1) - 840 (K1)			1.200 (Z1 & P1) - 1.240 (K1)			1.600 (Z1 & P1) - 1.640 (K1)
	FONDO	mm	555 (Z1 & P1) - 575 (K1)
PESO		kg	34	35	37	48	50	53	63	65	68
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA		0Pa	1	1	1	1	1	1	1	1	1
		20Pa	0,95	0,95	0,95	0,94	0,94	0,94	0,97	0,97	0,97
		40Pa	0,90	0,90	0,90	0,89	0,89	0,89	0,93	0,93	0,93
		60Pa	0,84	0,84	0,84	0,82	0,82	0,82	0,88	0,88	0,88
		80Pa	0,78	0,78	0,78	0,74	0,74	0,74	0,81	0,81	0,81
		100Pa	0,70	0,70	0,70	0,65	0,65	0,65	0,71	0,71	0,71
		120Pa	0,64	0,64	0,64	0,55	0,55	0,55	0,58	0,58	0,58

Todos los datos están sujetos a cambios sin previo aviso (pérdida de carga filtro no incluida).

Datos técnicos referidos a las siguientes condiciones: Unidad estándar - Presión atmosférica 1013 mbar - Alimentación eléctrica 230Vca/1F/50Hz.
(1)(2)(4)(5): Datos téc. nom., ref. caudal aire nom.(3) @V.max, ESP=0, batería seca  Para las prestac. (1) (2) con caudal de aire de funcionamiento referido a 8+9 o al SW.
(1) Refrigeración: Temp. aire 27°Cb.s., 19°Cb.h. – Temp. agua entrada/salida 7/12°C – Caudal aire nominal (3). Para el caudal de aire de funcionamiento (es. A
diferente Vel. Max/Med/Min y/o diferente ESP) ver (8)+(9): ref. entrada agua 7°C y caudal agua nominal (4). Uso recomendado del SW.
(2) Calefacción: Temp. are 20°C – Temp. agua entrada/sañoda 70/60°C – Caudal de aire nominal (3). Para el caudal de aire de funcionamiento (es. a diferente Vel. Max/Med/Min y/o

diferente ESP) ver (8)+(9): ref. entrada agua 70°C y caudal de agua nominal (4). Uso recomendado del SW.
(1) (2) (9) Capacidades Frío y Calor: Valor calculado mendiante SW y datos medidos en cámara calorimetrica ref. norma UNI 7940 parte 1°-2° , UNI-EN 1397/2001.
(3) (8) Caudal de aire y Pres. estática: Valores nominales medidos con carcasa ref. norma AMCA210-74 fig.12 y plenum + diafragma ref. norma CNR-UNI10023.
(6) Nivel sonoro: Presión sonora en campo abierto, distancia 2 m. Datos calc. en base a la pot. acústica medida en sala reverberante ref. norma ISO 3741- ISO 3742.
(7) Datos electrícos: Datos medidos con el vatímetro Jokogawa WT110 (valor máximo, nominal, etiqueta del motor = valor de referencia para el diseño del sistema eléctrico).

Para la absorción de potencia eléctrica de funcionamiento, la clase de eficiencia energética, etc. ver apartado "Tab UE-2016-2281 Reglamento".
