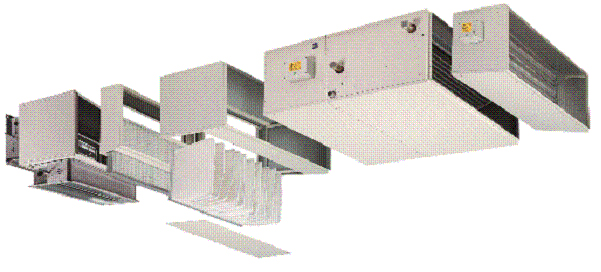

Unidad de Tratamiento de Aire 2T/4T
Disponible en 3 motorizaciones: AC 230V, EC 230V y AC-400V.
3 Tipos de batería de agua: 2R, 3R o 4R, 6R.
Acabado en chapa galvanizada(D), prepintado(F), pintado(H) y panel aislado(K).
Modular, múltiples configuraciones.
Amplia gama de accesorios disponibles.
Más de 10.000
combinaciones

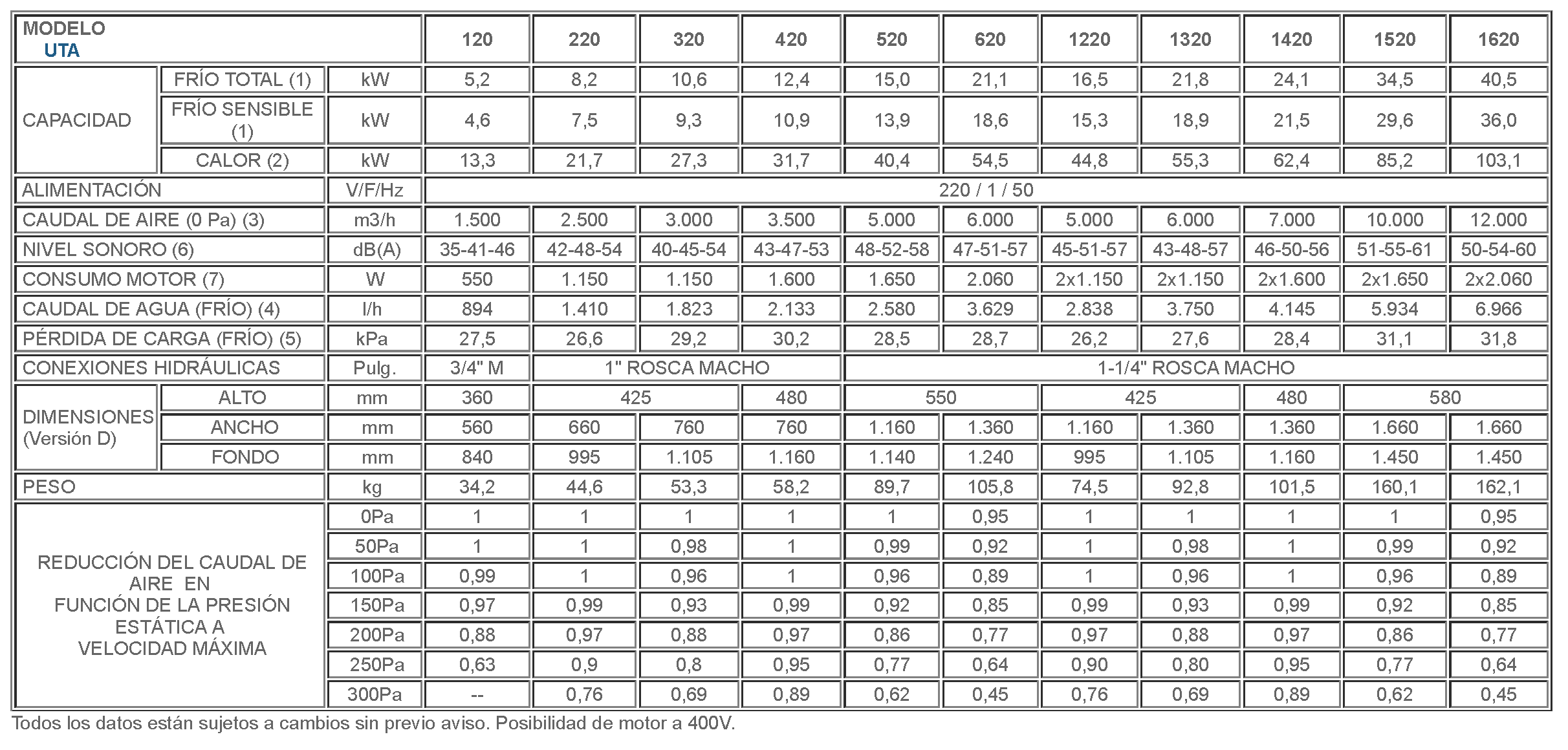

Tabla de datos técnicos UTA 2 tubos (motor AC)(2R)
| MODELO UTA | 120 | 220 | 320 | 420 | 520 | 620 | 1220 | 1320 | 1420 | 1520 | 1620 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAPACIDAD | FRÍO TOTAL (1) | kW | 5,2 | 8,2 | 10,6 | 12,4 | 15,0 | 21,1 | 16,5 | 21,8 | 24,1 | 34,5 | 40,5 |
| FRÍO SENSIBLE (1) | kW | 4,6 | 7,5 | 9,3 | 10,9 | 13,9 | 18,6 | 15,3 | 18,9 | 21,5 | 29,6 | 36,0 | |
| CALOR (2) | kW | 13,3 | 21,7 | 27,3 | 31,7 | 40,4 | 54,5 | 44,8 | 55,3 | 62,4 | 85,2 | 103,1 | |
| ALIMENTACIÓN | V/F/Hz | 220 / 1 / 50 | |||||||||||
| CAUDAL DE AIRE (0 Pa) (3) | m3/h | 1.500 | 2.500 | 3.000 | 3.500 | 5.000 | 6.000 | 5.000 | 6.000 | 7.000 | 10.000 | 12.000 | |
| NIVEL SONORO (6) | dB(A) | 35-41-46 | 42-48-54 | 40-45-54 | 43-47-53 | 48-52-58 | 47-51-57 | 45-51-57 | 43-48-57 | 46-50-56 | 51-55-61 | 50-54-60 | |
| CONSUMO MOTOR (7) | W | 550 | 1.150 | 1.150 | 1.600 | 1.650 | 2.060 | 2x1.150 | 2x1.150 | 2x1.600 | 2x1.650 | 2x2.060 | |
| CAUDAL DE AGUA (FRÍO) (4) | l/h | 894 | 1.410 | 1.823 | 2.133 | 2.580 | 3.629 | 2.838 | 3.750 | 4.145 | 5.934 | 6.966 | |
| PÉRDIDA DE CARGA (FRÍO) (5) | kPa | 27,5 | 26,6 | 29,2 | 30,2 | 28,5 | 28,7 | 26,2 | 27,6 | 28,4 | 31,1 | 31,8 | |
| CONEXIONES HIDRÁULICAS | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" ROSCA MACHO | |||||||||
|
DIMENSIONES (Versión D) |
ALTO | mm | 360 | 425 | 480 | 550 | 425 | 480 | 580 | ||||
| ANCHO | mm | 560 | 660 | 760 | 760 | 1.160 | 1.360 | 1.160 | 1.360 | 1.360 | 1.660 | 1.660 | |
| FONDO | mm | 840 | 995 | 1.105 | 1.160 | 1.140 | 1.240 | 995 | 1.105 | 1.160 | 1.450 | 1.450 | |
| PESO | kg | 34,2 | 44,6 | 53,3 | 58,2 | 89,7 | 105,8 | 74,5 | 92,8 | 101,5 | 160,1 | 162,1 | |
|
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA |
0Pa | 1 | 1 | 1 | 1 | 1 | 0,95 | 1 | 1 | 1 | 1 | 0,95 | |
| 50Pa | 1 | 1 | 0,98 | 1 | 0,99 | 0,92 | 1 | 0,98 | 1 | 0,99 | 0,92 | ||
| 100Pa | 0,99 | 1 | 0,96 | 1 | 0,96 | 0,89 | 1 | 0,96 | 1 | 0,96 | 0,89 | ||
| 150Pa | 0,97 | 0,99 | 0,93 | 0,99 | 0,92 | 0,85 | 0,99 | 0,93 | 0,99 | 0,92 | 0,85 | ||
|
200Pa |
0,88 | 0,97 | 0,88 | 0,97 | 0,86 | 0,77 | 0,97 | 0,88 | 0,97 | 0,86 | 0,77 | ||
| 250Pa | 0,63 | 0,9 | 0,8 | 0,95 | 0,77 | 0,64 | 0,90 | 0,80 | 0,95 | 0,77 | 0,64 | ||
| 300Pa | -- | 0,76 | 0,69 | 0,89 | 0,62 | 0,45 | 0,76 | 0,69 | 0,89 | 0,62 | 0,45 | ||
Todos los datos están sujetos a cambios sin previo aviso. Posibilidad de motor a 400V.

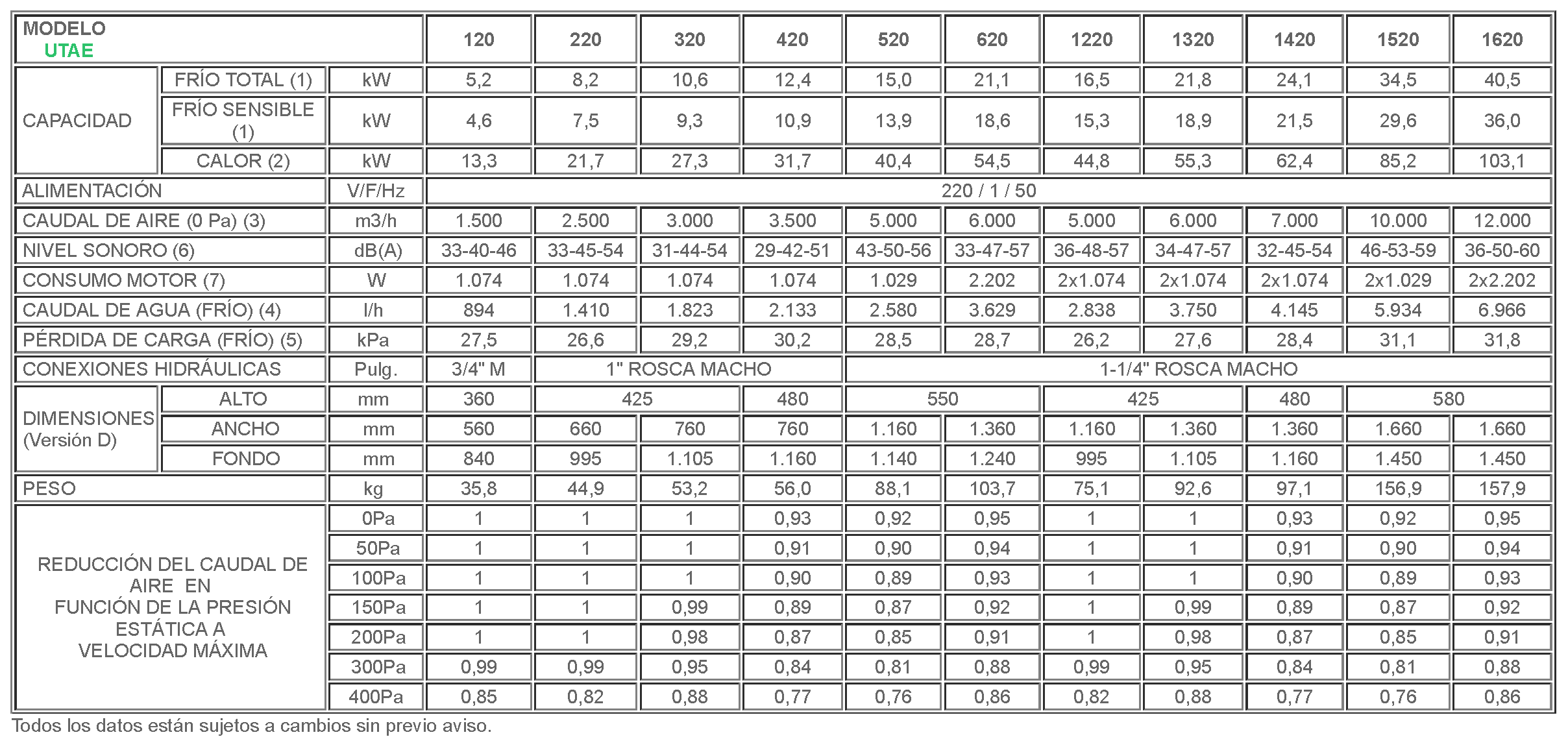

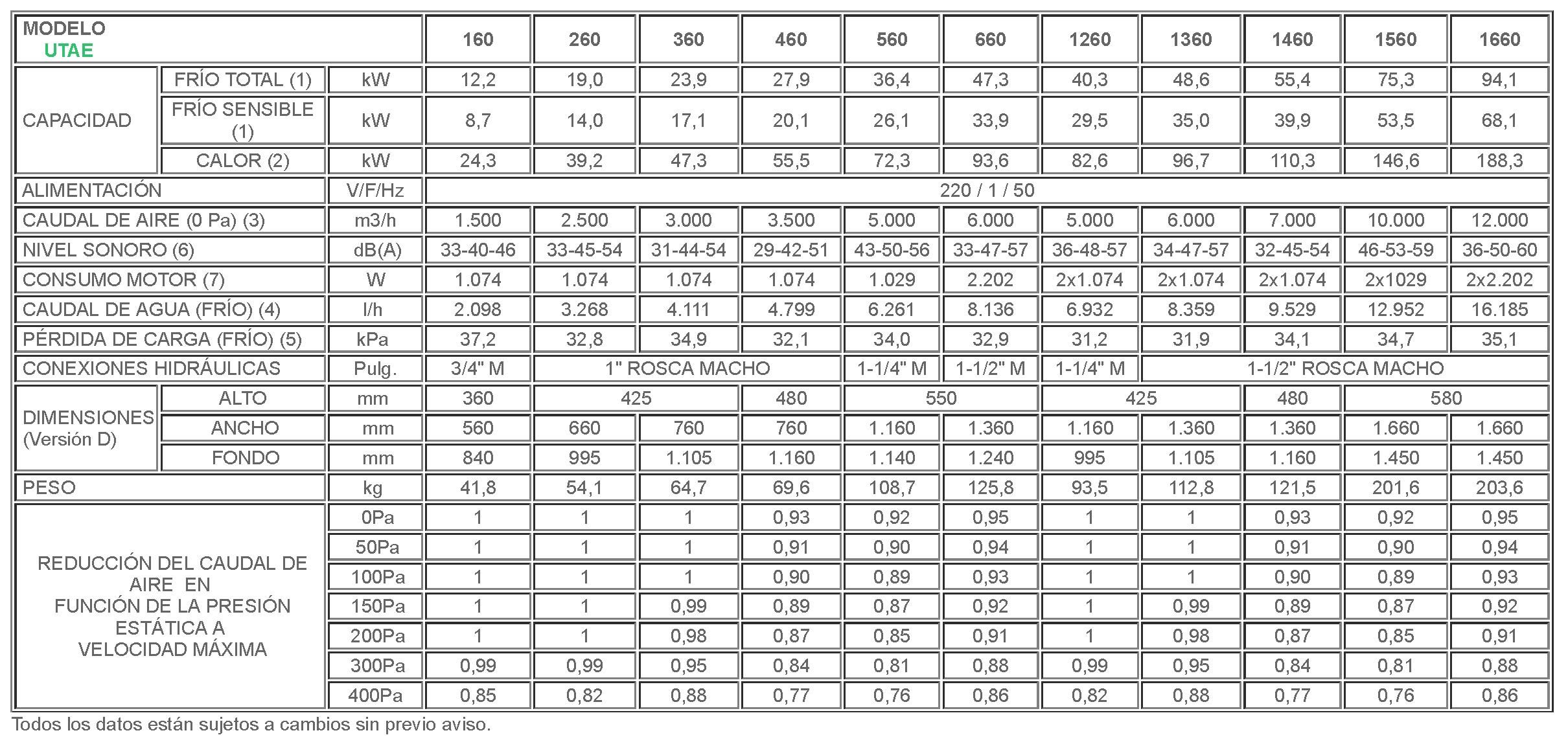

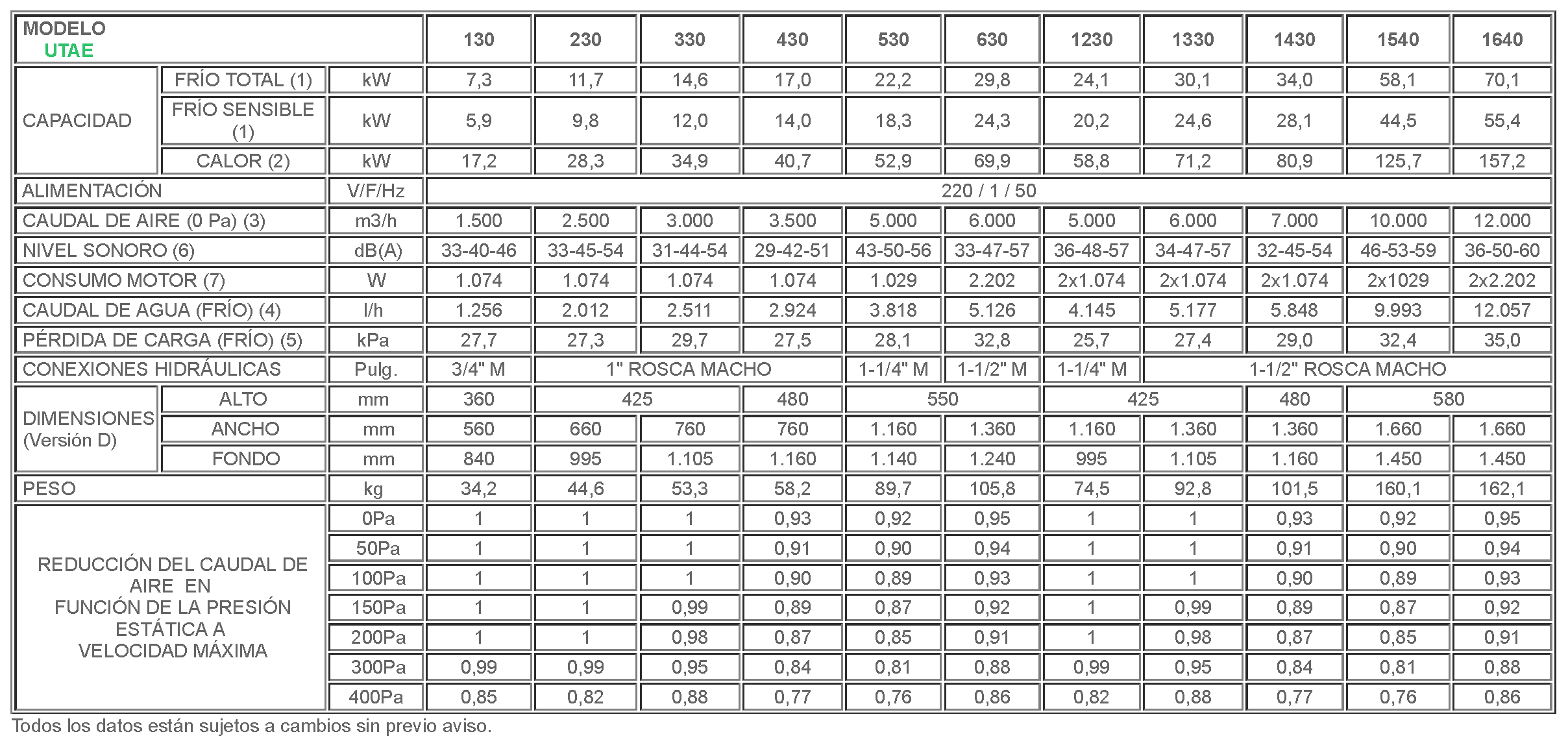

Tabla de datos técnicos UTA 2 tubos (motor DC)(2R)
| MODELO UTAE | 120 | 220 | 320 | 420 | 520 | 620 | 1220 | 1320 | 1420 | 1520 | 1620 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAPACIDAD | FRÍO TOTAL (1) | kW | 5,2 | 8,2 | 10,6 | 12,4 | 15,0 | 21,1 | 16,5 | 21,8 | 24,1 | 34,5 | 40,5 |
| FRÍO SENSIBLE (1) | kW | 4,6 | 7,5 | 9,3 | 10,9 | 13,9 | 18,6 | 15,3 | 18,9 | 21,5 | 29,6 | 36,0 | |
| CALOR (2) | kW | 13,3 | 21,7 | 27,3 | 31,7 | 40,4 | 54,5 | 44,8 | 55,3 | 62,4 | 85,2 | 103,1 | |
| ALIMENTACIÓN | V/F/Hz | 220 / 1 / 50 | |||||||||||
| CAUDAL DE AIRE (0 Pa) (3) | m3/h | 1.500 | 2.500 | 3.000 | 3.500 | 5.000 | 6.000 | 5.000 | 6.000 | 7.000 | 10.000 | 12.000 | |
| NIVEL SONORO (6) | dB(A) | 33-40-46 | 33-45-54 | 31-44-54 | 29-42-51 | 43-50-56 | 33-47-57 | 36-48-57 | 34-47-57 | 32-45-54 | 46-53-59 | 36-50-60 | |
| CONSUMO MOTOR (7) | W | 1.074 | 1.074 | 1.074 | 1.074 | 1.029 | 2.202 | 2x1.074 | 2x1.074 | 2x1.074 | 2x1.029 | 2x2.202 | |
| CAUDAL DE AGUA (FRÍO) (4) | l/h | 894 | 1.410 | 1.823 | 2.133 | 2.580 | 3.629 | 2.838 | 3.750 | 4.145 | 5.934 | 6.966 | |
| PÉRDIDA DE CARGA (FRÍO) (5) | kPa | 27,5 | 26,6 | 29,2 | 30,2 | 28,5 | 28,7 | 26,2 | 27,6 | 28,4 | 31,1 | 31,8 | |
| CONEXIONES HIDRÁULICAS | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" ROSCA MACHO | |||||||||
|
DIMENSIONES (Versión D) |
ALTO | mm | 360 | 425 | 480 | 550 | 425 | 480 | 580 | ||||
| ANCHO | mm | 560 | 660 | 760 | 760 | 1.160 | 1.360 | 1.160 | 1.360 | 1.360 | 1.660 | 1.660 | |
| FONDO | mm | 840 | 995 | 1.105 | 1.160 | 1.140 | 1.240 | 995 | 1.105 | 1.160 | 1.450 | 1.450 | |
| PESO | kg | 35,8 | 44,9 | 53,2 | 56,0 | 88,1 | 103,7 | 75,1 | 92,6 | 97,1 | 156,9 | 157,9 | |
|
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA |
0Pa | 1 | 1 | 1 | 0,93 | 0,92 | 0,95 | 1 | 1 | 0,93 | 0,92 | 0,95 | |
| 50Pa | 1 | 1 | 1 | 0,91 | 0,90 | 0,94 | 1 | 1 | 0,91 | 0,90 | 0,94 | ||
| 100Pa | 1 | 1 | 1 | 0,90 | 0,89 | 0,93 | 1 | 1 | 0,90 | 0,89 | 0,93 | ||
| 150Pa | 1 | 1 | 0,99 | 0,89 | 0,87 | 0,92 | 1 | 0,99 | 0,89 | 0,87 | 0,92 | ||
|
200Pa |
1 | 1 | 0,98 | 0,87 | 0,85 | 0,91 | 1 | 0,98 | 0,87 | 0,85 | 0,91 | ||
| 300Pa | 0,99 | 0,99 | 0,95 | 0,84 | 0,81 | 0,88 | 0,99 | 0,95 | 0,84 | 0,81 | 0,88 | ||
| 400Pa | 0,85 | 0,82 | 0,88 | 0,77 | 0,76 | 0,86 | 0,82 | 0,88 | 0,77 | 0,76 | 0,86 | ||
Todos los datos están sujetos a cambios sin previo aviso.

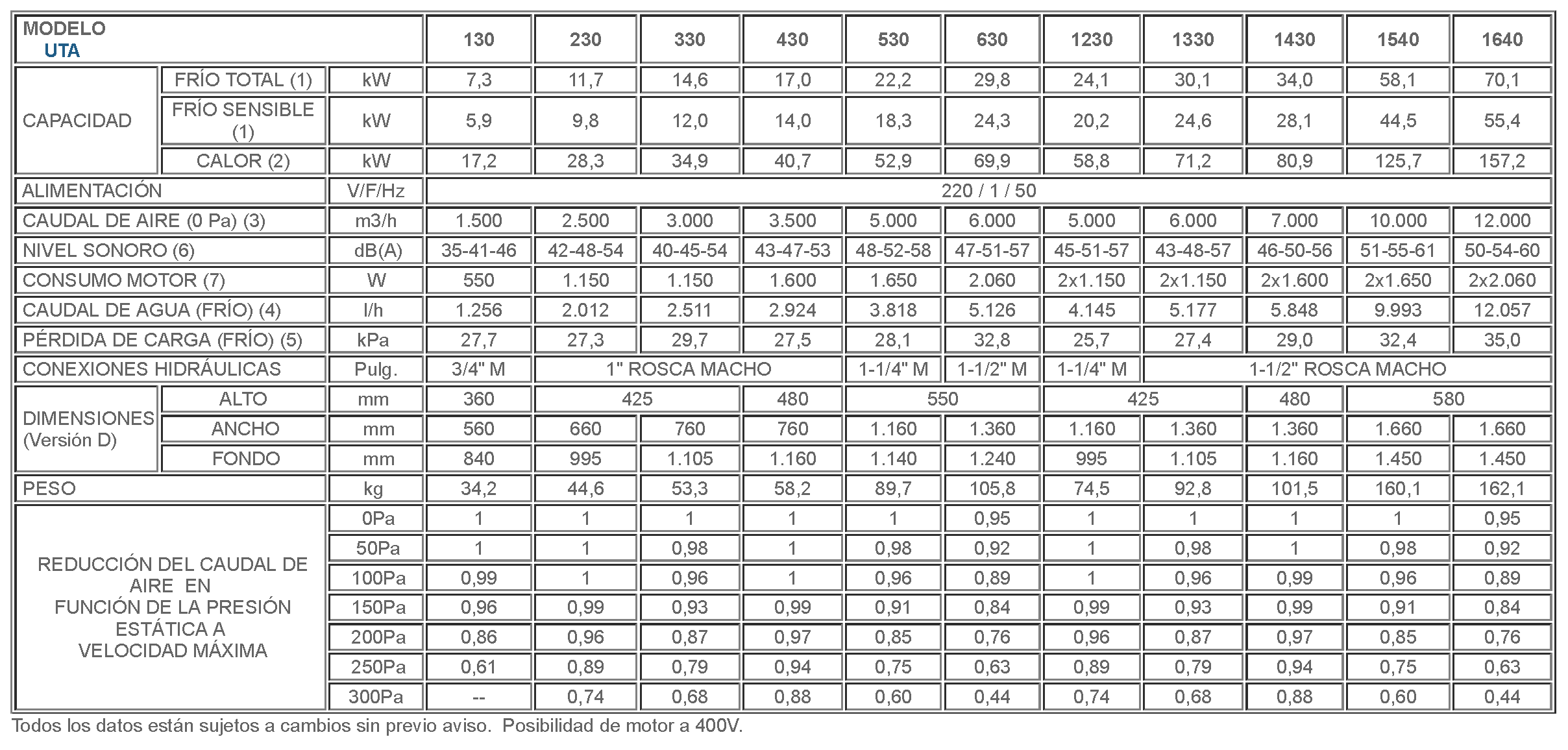

Tabla de datos técnicos UTA 2 tubos (motor AC)(3R)
| MODELO UTA | 130 | 230 | 330 | 430 | 530 | 630 | 1230 | 1330 | 1430 | 1540 | 1640 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAPACIDAD | FRÍO TOTAL (1) | kW | 7,3 | 11,7 | 14,6 | 17,0 | 22,2 | 29,8 | 24,1 | 30,1 | 34,0 | 58,1 | 70,1 |
| FRÍO SENSIBLE (1) | kW | 5,9 | 9,8 | 12,0 | 14,0 | 18,3 | 24,3 | 20,2 | 24,6 | 28,1 | 44,5 | 55,4 | |
| CALOR (2) | kW | 17,2 | 28,3 | 34,9 | 40,7 | 52,9 | 69,9 | 58,8 | 71,2 | 80,9 | 125,7 | 157,2 | |
| ALIMENTACIÓN | V/F/Hz | 220 / 1 / 50 | |||||||||||
| CAUDAL DE AIRE (0 Pa) (3) | m3/h | 1.500 | 2.500 | 3.000 | 3.500 | 5.000 | 6.000 | 5.000 | 6.000 | 7.000 | 10.000 | 12.000 | |
| NIVEL SONORO (6) | dB(A) | 35-41-46 | 42-48-54 | 40-45-54 | 43-47-53 | 48-52-58 | 47-51-57 | 45-51-57 | 43-48-57 | 46-50-56 | 51-55-61 | 50-54-60 | |
| CONSUMO MOTOR (7) | W | 550 | 1.150 | 1.150 | 1.600 | 1.650 | 2.060 | 2x1.150 | 2x1.150 | 2x1.600 | 2x1.650 | 2x2.060 | |
| CAUDAL DE AGUA (FRÍO) (4) | l/h | 1.256 | 2.012 | 2.511 | 2.924 | 3.818 | 5.126 | 4.145 | 5.177 | 5.848 | 9.993 | 12.057 | |
| PÉRDIDA DE CARGA (FRÍO) (5) | kPa | 27,7 | 27,3 | 29,7 | 27,5 | 28,1 | 32,8 | 25,7 | 27,4 | 29,0 | 32,4 | 35,0 | |
| CONEXIONES HIDRÁULICAS | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" M | 1-1/2" M | 1-1/4" M | 1-1/2" ROSCA MACHO | ||||||
|
DIMENSIONES (Versión D) |
ALTO | mm | 360 | 425 | 480 | 550 | 425 | 480 | 580 | ||||
| ANCHO | mm | 560 | 660 | 760 | 760 | 1.160 | 1.360 | 1.160 | 1.360 | 1.360 | 1.660 | 1.660 | |
| FONDO | mm | 840 | 995 | 1.105 | 1.160 | 1.140 | 1.240 | 995 | 1.105 | 1.160 | 1.450 | 1.450 | |
| PESO | kg | 34,2 | 44,6 | 53,3 | 58,2 | 89,7 | 105,8 | 74,5 | 92,8 | 101,5 | 160,1 | 162,1 | |
|
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA |
0Pa | 1 | 1 | 1 | 1 | 1 | 0,95 | 1 | 1 | 1 | 1 | 0,95 | |
| 50Pa | 1 | 1 | 0,98 | 1 | 0,98 | 0,92 | 1 | 0,98 | 1 | 0,98 | 0,92 | ||
| 100Pa | 0,99 | 1 | 0,96 | 1 | 0,96 | 0,89 | 1 | 0,96 | 0,99 | 0,96 | 0,89 | ||
| 150Pa | 0,96 | 0,99 | 0,93 | 0,99 | 0,91 | 0,84 | 0,99 | 0,93 | 0,99 | 0,91 | 0,84 | ||
|
200Pa |
0,86 | 0,96 | 0,87 | 0,97 | 0,85 | 0,76 | 0,96 | 0,87 | 0,97 | 0,85 | 0,76 | ||
| 250Pa | 0,61 | 0,89 | 0,79 | 0,94 | 0,75 | 0,63 | 0,89 | 0,79 | 0,94 | 0,75 | 0,63 | ||
| 300Pa | -- | 0,74 | 0,68 | 0,88 | 0,60 | 0,44 | 0,74 | 0,68 | 0,88 | 0,60 | 0,44 | ||
Todos los datos están sujetos a cambios sin previo aviso. Posibilidad de motor a 400V.
Tabla de datos técnicos UTA 2 tubos (motor DC)(3R)
| MODELO UTAE | 130 | 230 | 330 | 430 | 530 | 630 | 1230 | 1330 | 1430 | 1540 | 1640 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAPACIDAD | FRÍO TOTAL (1) | kW | 7,3 | 11,7 | 14,6 | 17,0 | 22,2 | 29,8 | 24,1 | 30,1 | 34,0 | 58,1 | 70,1 |
| FRÍO SENSIBLE (1) | kW | 5,9 | 9,8 | 12,0 | 14,0 | 18,3 | 24,3 | 20,2 | 24,6 | 28,1 | 44,5 | 55,4 | |
| CALOR (2) | kW | 17,2 | 28,3 | 34,9 | 40,7 | 52,9 | 69,9 | 58,8 | 71,2 | 80,9 | 125,7 | 157,2 | |
| ALIMENTACIÓN | V/F/Hz | 220 / 1 / 50 | |||||||||||
| CAUDAL DE AIRE (0 Pa) (3) | m3/h | 1.500 | 2.500 | 3.000 | 3.500 | 5.000 | 6.000 | 5.000 | 6.000 | 7.000 | 10.000 | 12.000 | |
| NIVEL SONORO (6) | dB(A) | 33-40-46 | 33-45-54 | 31-44-54 | 29-42-51 | 43-50-56 | 33-47-57 | 36-48-57 | 34-47-57 | 32-45-54 | 46-53-59 | 36-50-60 | |
| CONSUMO MOTOR (7) | W | 1.074 | 1.074 | 1.074 | 1.074 | 1.029 | 2.202 | 2x1.074 | 2x1.074 | 2x1.074 | 2x1029 | 2x2.202 | |
| CAUDAL DE AGUA (FRÍO) (4) | l/h | 1.256 | 2.012 | 2.511 | 2.924 | 3.818 | 5.126 | 4.145 | 5.177 | 5.848 | 9.993 | 12.057 | |
| PÉRDIDA DE CARGA (FRÍO) (5) | kPa | 27,7 | 27,3 | 29,7 | 27,5 | 28,1 | 32,8 | 25,7 | 27,4 | 29,0 | 32,4 | 35,0 | |
| CONEXIONES HIDRÁULICAS | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" M | 1-1/2" M | 1-1/4" M | 1-1/2" ROSCA MACHO | ||||||
|
DIMENSIONES (Versión D) |
ALTO | mm | 360 | 425 | 480 | 550 | 425 | 480 | 580 | ||||
| ANCHO | mm | 560 | 660 | 760 | 760 | 1.160 | 1.360 | 1.160 | 1.360 | 1.360 | 1.660 | 1.660 | |
| FONDO | mm | 840 | 995 | 1.105 | 1.160 | 1.140 | 1.240 | 995 | 1.105 | 1.160 | 1.450 | 1.450 | |
| PESO | kg | 34,2 | 44,6 | 53,3 | 58,2 | 89,7 | 105,8 | 74,5 | 92,8 | 101,5 | 160,1 | 162,1 | |
|
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA |
0Pa | 1 | 1 | 1 | 0,93 | 0,92 | 0,95 | 1 | 1 | 0,93 | 0,92 | 0,95 | |
| 50Pa | 1 | 1 | 1 | 0,91 | 0,90 | 0,94 | 1 | 1 | 0,91 | 0,90 | 0,94 | ||
| 100Pa | 1 | 1 | 1 | 0,90 | 0,89 | 0,93 | 1 | 1 | 0,90 | 0,89 | 0,93 | ||
| 150Pa | 1 | 1 | 0,99 | 0,89 | 0,87 | 0,92 | 1 | 0,99 | 0,89 | 0,87 | 0,92 | ||
|
200Pa |
1 | 1 | 0,98 | 0,87 | 0,85 | 0,91 | 1 | 0,98 | 0,87 | 0,85 | 0,91 | ||
| 300Pa | 0,99 | 0,99 | 0,95 | 0,84 | 0,81 | 0,88 | 0,99 | 0,95 | 0,84 | 0,81 | 0,88 | ||
| 400Pa | 0,85 | 0,82 | 0,88 | 0,77 | 0,76 | 0,86 | 0,82 | 0,88 | 0,77 | 0,76 | 0,86 | ||
Todos los datos están sujetos a cambios sin previo aviso.

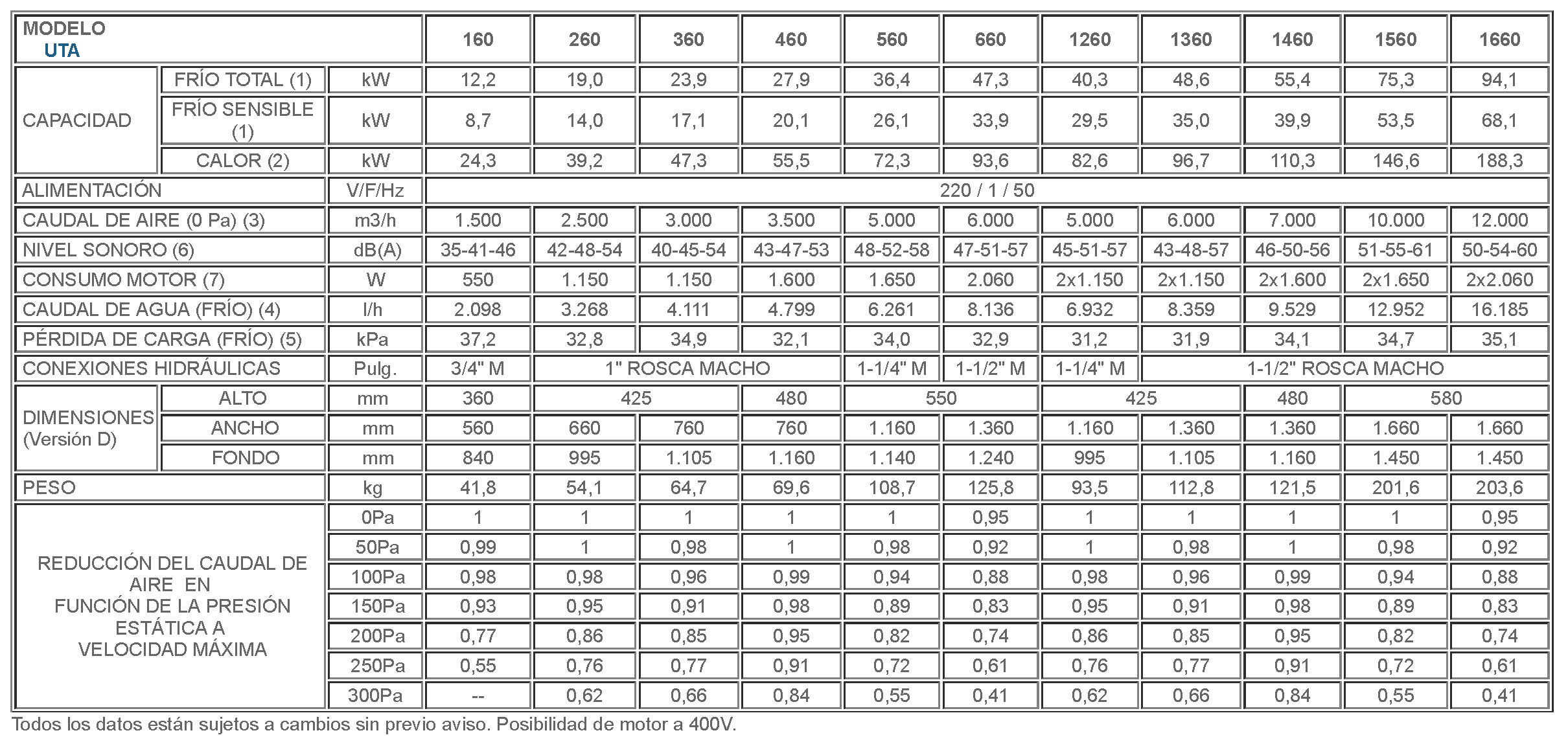

Tabla de datos técnicos UTA 2 tubos (motor AC)(6R)
| MODELO UTA | 160 | 260 | 360 | 460 | 560 | 660 | 1260 | 1360 | 1460 | 1560 | 1660 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAPACIDAD | FRÍO TOTAL (1) | kW | 12,2 | 19,0 | 23,9 | 27,9 | 36,4 | 47,3 | 40,3 | 48,6 | 55,4 | 75,3 | 94,1 |
| FRÍO SENSIBLE (1) | kW | 8,7 | 14,0 | 17,1 | 20,1 | 26,1 | 33,9 | 29,5 | 35,0 | 39,9 | 53,5 | 68,1 | |
| CALOR (2) | kW | 24,3 | 39,2 | 47,3 | 55,5 | 72,3 | 93,6 | 82,6 | 96,7 | 110,3 | 146,6 | 188,3 | |
| ALIMENTACIÓN | V/F/Hz | 220 / 1 / 50 | |||||||||||
| CAUDAL DE AIRE (0 Pa) (3) | m3/h | 1.500 | 2.500 | 3.000 | 3.500 | 5.000 | 6.000 | 5.000 | 6.000 | 7.000 | 10.000 | 12.000 | |
| NIVEL SONORO (6) | dB(A) | 35-41-46 | 42-48-54 | 40-45-54 | 43-47-53 | 48-52-58 | 47-51-57 | 45-51-57 | 43-48-57 | 46-50-56 | 51-55-61 | 50-54-60 | |
| CONSUMO MOTOR (7) | W | 550 | 1.150 | 1.150 | 1.600 | 1.650 | 2.060 | 2x1.150 | 2x1.150 | 2x1.600 | 2x1.650 | 2x2.060 | |
| CAUDAL DE AGUA (FRÍO) (4) | l/h | 2.098 | 3.268 | 4.111 | 4.799 | 6.261 | 8.136 | 6.932 | 8.359 | 9.529 | 12.952 | 16.185 | |
| PÉRDIDA DE CARGA (FRÍO) (5) | kPa | 37,2 | 32,8 | 34,9 | 32,1 | 34,0 | 32,9 | 31,2 | 31,9 | 34,1 | 34,7 | 35,1 | |
| CONEXIONES HIDRÁULICAS | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" M | 1-1/2" M | 1-1/4" M | 1-1/2" ROSCA MACHO | ||||||
|
DIMENSIONES (Versión D) |
ALTO | mm | 360 | 425 | 480 | 550 | 425 | 480 | 580 | ||||
| ANCHO | mm | 560 | 660 | 760 | 760 | 1.160 | 1.360 | 1.160 | 1.360 | 1.360 | 1.660 | 1.660 | |
| FONDO | mm | 840 | 995 | 1.105 | 1.160 | 1.140 | 1.240 | 995 | 1.105 | 1.160 | 1.450 | 1.450 | |
| PESO | kg | 41,8 | 54,1 | 64,7 | 69,6 | 108,7 | 125,8 | 93,5 | 112,8 | 121,5 | 201,6 | 203,6 | |
|
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA |
0Pa | 1 | 1 | 1 | 1 | 1 | 0,95 | 1 | 1 | 1 | 1 | 0,95 | |
| 50Pa | 0,99 | 1 | 0,98 | 1 | 0,98 | 0,92 | 1 | 0,98 | 1 | 0,98 | 0,92 | ||
| 100Pa | 0,98 | 0,98 | 0,96 | 0,99 | 0,94 | 0,88 | 0,98 | 0,96 | 0,99 | 0,94 | 0,88 | ||
| 150Pa | 0,93 | 0,95 | 0,91 | 0,98 | 0,89 | 0,83 | 0,95 | 0,91 | 0,98 | 0,89 | 0,83 | ||
|
200Pa |
0,77 | 0,86 | 0,85 | 0,95 | 0,82 | 0,74 | 0,86 | 0,85 | 0,95 | 0,82 | 0,74 | ||
| 250Pa | 0,55 | 0,76 | 0,77 | 0,91 | 0,72 | 0,61 | 0,76 | 0,77 | 0,91 | 0,72 | 0,61 | ||
| 300Pa | -- | 0,62 | 0,66 | 0,84 | 0,55 | 0,41 | 0,62 | 0,66 | 0,84 | 0,55 | 0,41 | ||
Todos los datos están sujetos a cambios sin previo aviso. Posibilidad de motor a 400V.
Tabla de datos técnicos UTA 2 tubos (motor DC)(6R)
| MODELO UTAE | 160 | 260 | 360 | 460 | 560 | 660 | 1260 | 1360 | 1460 | 1560 | 1660 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAPACIDAD | FRÍO TOTAL (1) | kW | 12,2 | 19,0 | 23,9 | 27,9 | 36,4 | 47,3 | 40,3 | 48,6 | 55,4 | 75,3 | 94,1 |
| FRÍO SENSIBLE (1) | kW | 8,7 | 14,0 | 17,1 | 20,1 | 26,1 | 33,9 | 29,5 | 35,0 | 39,9 | 53,5 | 68,1 | |
| CALOR (2) | kW | 24,3 | 39,2 | 47,3 | 55,5 | 72,3 | 93,6 | 82,6 | 96,7 | 110,3 | 146,6 | 188,3 | |
| ALIMENTACIÓN | V/F/Hz | 220 / 1 / 50 | |||||||||||
| CAUDAL DE AIRE (0 Pa) (3) | m3/h | 1.500 | 2.500 | 3.000 | 3.500 | 5.000 | 6.000 | 5.000 | 6.000 | 7.000 | 10.000 | 12.000 | |
| NIVEL SONORO (6) | dB(A) | 33-40-46 | 33-45-54 | 31-44-54 | 29-42-51 | 43-50-56 | 33-47-57 | 36-48-57 | 34-47-57 | 32-45-54 | 46-53-59 | 36-50-60 | |
| CONSUMO MOTOR (7) | W | 1.074 | 1.074 | 1.074 | 1.074 | 1.029 | 2.202 | 2x1.074 | 2x1.074 | 2x1.074 | 2x1029 | 2x2.202 | |
| CAUDAL DE AGUA (FRÍO) (4) | l/h | 2.098 | 3.268 | 4.111 | 4.799 | 6.261 | 8.136 | 6.932 | 8.359 | 9.529 | 12.952 | 16.185 | |
| PÉRDIDA DE CARGA (FRÍO) (5) | kPa | 37,2 | 32,8 | 34,9 | 32,1 | 34,0 | 32,9 | 31,2 | 31,9 | 34,1 | 34,7 | 35,1 | |
| CONEXIONES HIDRÁULICAS | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" M | 1-1/2" M | 1-1/4" M | 1-1/2" ROSCA MACHO | ||||||
|
DIMENSIONES (Versión D) |
ALTO | mm | 360 | 425 | 480 | 550 | 425 | 480 | 580 | ||||
| ANCHO | mm | 560 | 660 | 760 | 760 | 1.160 | 1.360 | 1.160 | 1.360 | 1.360 | 1.660 | 1.660 | |
| FONDO | mm | 840 | 995 | 1.105 | 1.160 | 1.140 | 1.240 | 995 | 1.105 | 1.160 | 1.450 | 1.450 | |
| PESO | kg | 41,8 | 54,1 | 64,7 | 69,6 | 108,7 | 125,8 | 93,5 | 112,8 | 121,5 | 201,6 | 203,6 | |
|
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA |
0Pa | 1 | 1 | 1 | 0,93 | 0,92 | 0,95 | 1 | 1 | 0,93 | 0,92 | 0,95 | |
| 50Pa | 1 | 1 | 1 | 0,91 | 0,90 | 0,94 | 1 | 1 | 0,91 | 0,90 | 0,94 | ||
| 100Pa | 1 | 1 | 1 | 0,90 | 0,89 | 0,93 | 1 | 1 | 0,90 | 0,89 | 0,93 | ||
| 150Pa | 1 | 1 | 0,99 | 0,89 | 0,87 | 0,92 | 1 | 0,99 | 0,89 | 0,87 | 0,92 | ||
|
200Pa |
1 | 1 | 0,98 | 0,87 | 0,85 | 0,91 | 1 | 0,98 | 0,87 | 0,85 | 0,91 | ||
| 300Pa | 0,99 | 0,99 | 0,95 | 0,84 | 0,81 | 0,88 | 0,99 | 0,95 | 0,84 | 0,81 | 0,88 | ||
| 400Pa | 0,85 | 0,82 | 0,88 | 0,77 | 0,76 | 0,86 | 0,82 | 0,88 | 0,77 | 0,76 | 0,86 | ||
Todos los datos están sujetos a cambios sin previo aviso.

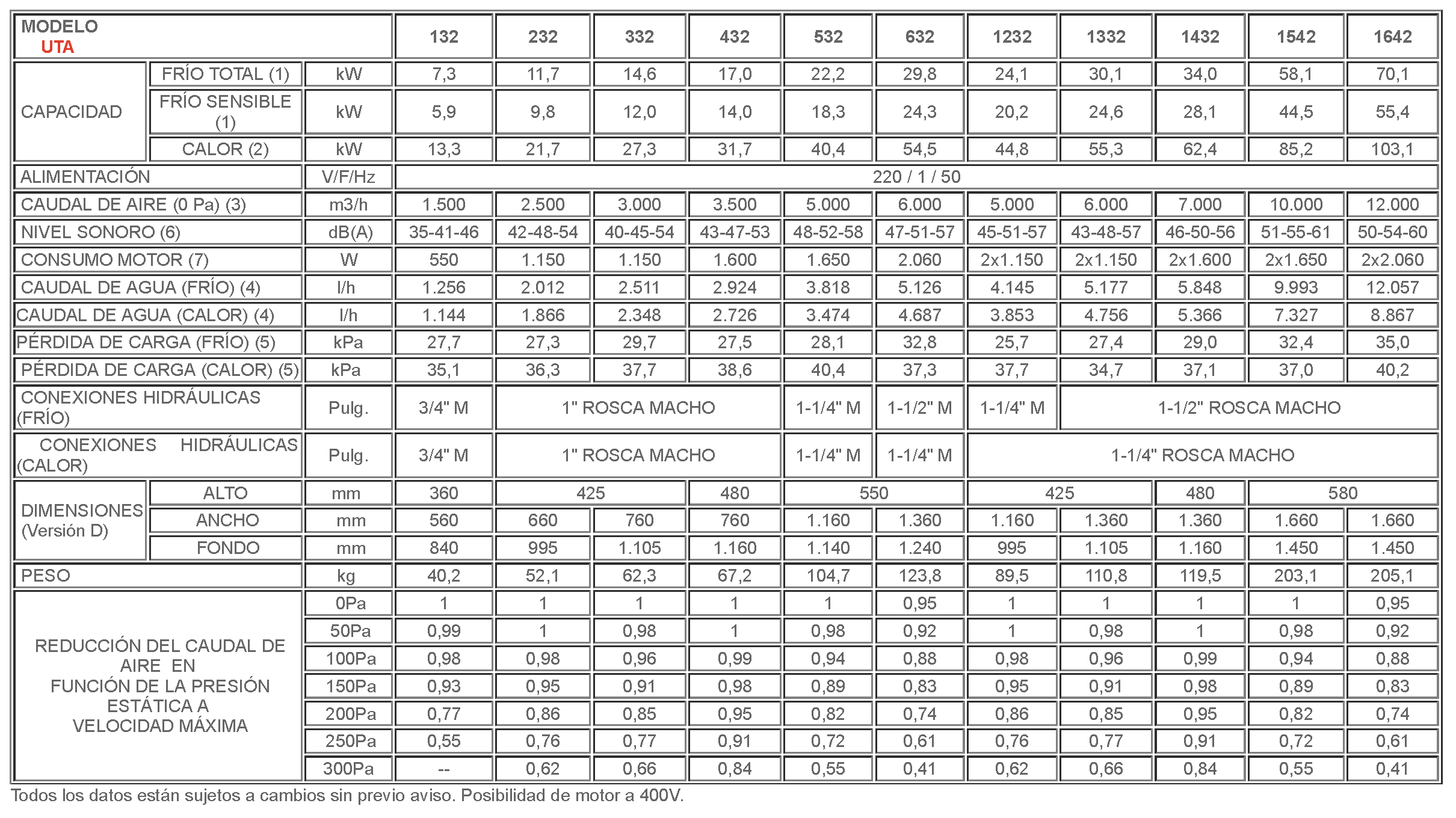

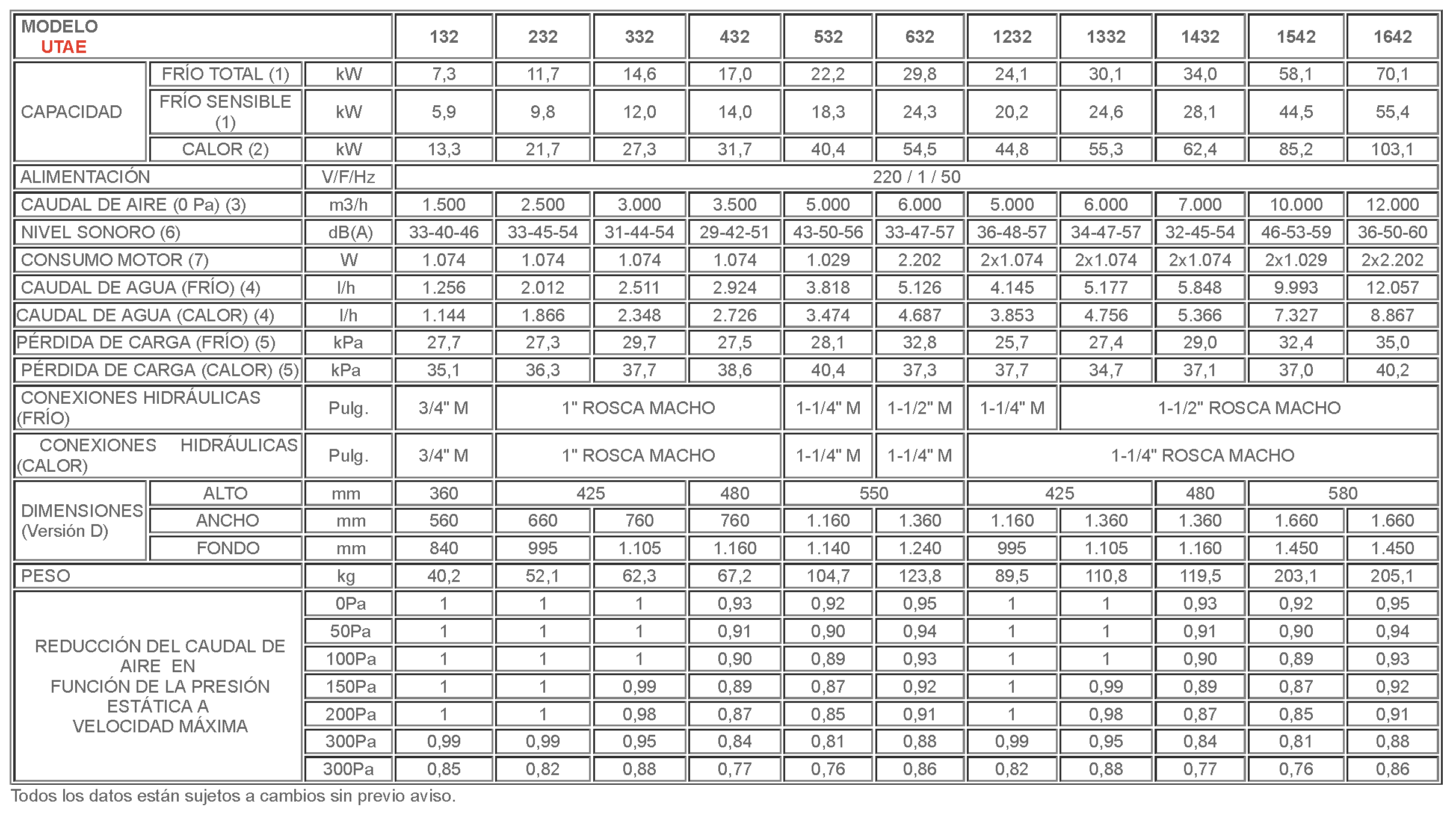

Tabla de datos técnicos UTA 4 tubos (motor AC)(3R+2R)
| MODELO UTA | 132 | 232 | 332 | 432 | 532 | 632 | 1232 | 1332 | 1432 | 1542 | 1642 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAPACIDAD | FRÍO TOTAL (1) | kW | 7,3 | 11,7 | 14,6 | 17,0 | 22,2 | 29,8 | 24,1 | 30,1 | 34,0 | 58,1 | 70,1 |
| FRÍO SENSIBLE (1) | kW | 5,9 | 9,8 | 12,0 | 14,0 | 18,3 | 24,3 | 20,2 | 24,6 | 28,1 | 44,5 | 55,4 | |
| CALOR (2) | kW | 13,3 | 21,7 | 27,3 | 31,7 | 40,4 | 54,5 | 44,8 | 55,3 | 62,4 | 85,2 | 103,1 | |
| ALIMENTACIÓN | V/F/Hz | 220 / 1 / 50 | |||||||||||
| CAUDAL DE AIRE (0 Pa) (3) | m3/h | 1.500 | 2.500 | 3.000 | 3.500 | 5.000 | 6.000 | 5.000 | 6.000 | 7.000 | 10.000 | 12.000 | |
| NIVEL SONORO (6) | dB(A) | 35-41-46 | 42-48-54 | 40-45-54 | 43-47-53 | 48-52-58 | 47-51-57 | 45-51-57 | 43-48-57 | 46-50-56 | 51-55-61 | 50-54-60 | |
| CONSUMO MOTOR (7) | W | 550 | 1.150 | 1.150 | 1.600 | 1.650 | 2.060 | 2x1.150 | 2x1.150 | 2x1.600 | 2x1.650 | 2x2.060 | |
| CAUDAL DE AGUA (FRÍO) (4) | l/h | 1.256 | 2.012 | 2.511 | 2.924 | 3.818 | 5.126 | 4.145 | 5.177 | 5.848 | 9.993 | 12.057 | |
| CAUDAL DE AGUA (CALOR) (4) | l/h | 1.144 | 1.866 | 2.348 | 2.726 | 3.474 | 4.687 | 3.853 | 4.756 | 5.366 | 7.327 | 8.867 | |
| PÉRDIDA DE CARGA (FRÍO) (5) | kPa | 27,7 | 27,3 | 29,7 | 27,5 | 28,1 | 32,8 | 25,7 | 27,4 | 29,0 | 32,4 | 35,0 | |
| PÉRDIDA DE CARGA (CALOR) (5) | kPa | 35,1 | 36,3 | 37,7 | 38,6 | 40,4 | 37,3 | 37,7 | 34,7 | 37,1 | 37,0 | 40,2 | |
| CONEXIONES HIDRÁULICAS (FRÍO) | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" M | 1-1/2" M | 1-1/4" M | 1-1/2" ROSCA MACHO | ||||||
| CONEXIONES HIDRÁULICAS (CALOR) | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" M | 1-1/4" M | 1-1/4" ROSCA MACHO | |||||||
|
DIMENSIONES (Versión D) |
ALTO | mm | 360 | 425 | 480 | 550 | 425 | 480 | 580 | ||||
| ANCHO | mm | 560 | 660 | 760 | 760 | 1.160 | 1.360 | 1.160 | 1.360 | 1.360 | 1.660 | 1.660 | |
| FONDO | mm | 840 | 995 | 1.105 | 1.160 | 1.140 | 1.240 | 995 | 1.105 | 1.160 | 1.450 | 1.450 | |
| PESO | kg | 40,2 | 52,1 | 62,3 | 67,2 | 104,7 | 123,8 | 89,5 | 110,8 | 119,5 | 203,1 | 205,1 | |
|
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA |
0Pa | 1 | 1 | 1 | 1 | 1 | 0,95 | 1 | 1 | 1 | 1 | 0,95 | |
| 50Pa | 0,99 | 1 | 0,98 | 1 | 0,98 | 0,92 | 1 | 0,98 | 1 | 0,98 | 0,92 | ||
| 100Pa | 0,98 | 0,98 | 0,96 | 0,99 | 0,94 | 0,88 | 0,98 | 0,96 | 0,99 | 0,94 | 0,88 | ||
| 150Pa | 0,93 | 0,95 | 0,91 | 0,98 | 0,89 | 0,83 | 0,95 | 0,91 | 0,98 | 0,89 | 0,83 | ||
|
200Pa |
0,77 | 0,86 | 0,85 | 0,95 | 0,82 | 0,74 | 0,86 | 0,85 | 0,95 | 0,82 | 0,74 | ||
| 250Pa | 0,55 | 0,76 | 0,77 | 0,91 | 0,72 | 0,61 | 0,76 | 0,77 | 0,91 | 0,72 | 0,61 | ||
| 300Pa | -- | 0,62 | 0,66 | 0,84 | 0,55 | 0,41 | 0,62 | 0,66 | 0,84 | 0,55 | 0,41 | ||
Todos los datos están sujetos a cambios sin previo aviso. Posibilidad de motor a 400V.
Tabla de datos técnicos UTA 4 tubos (motor DC)(3R+2R)
| MODELO UTAE | 132 | 232 | 332 | 432 | 532 | 632 | 1232 | 1332 | 1432 | 1542 | 1642 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CAPACIDAD | FRÍO TOTAL (1) | kW | 7,3 | 11,7 | 14,6 | 17,0 | 22,2 | 29,8 | 24,1 | 30,1 | 34,0 | 58,1 | 70,1 |
| FRÍO SENSIBLE (1) | kW | 5,9 | 9,8 | 12,0 | 14,0 | 18,3 | 24,3 | 20,2 | 24,6 | 28,1 | 44,5 | 55,4 | |
| CALOR (2) | kW | 13,3 | 21,7 | 27,3 | 31,7 | 40,4 | 54,5 | 44,8 | 55,3 | 62,4 | 85,2 | 103,1 | |
| ALIMENTACIÓN | V/F/Hz | 220 / 1 / 50 | |||||||||||
| CAUDAL DE AIRE (0 Pa) (3) | m3/h | 1.500 | 2.500 | 3.000 | 3.500 | 5.000 | 6.000 | 5.000 | 6.000 | 7.000 | 10.000 | 12.000 | |
| NIVEL SONORO (6) | dB(A) | 33-40-46 | 33-45-54 | 31-44-54 | 29-42-51 | 43-50-56 | 33-47-57 | 36-48-57 | 34-47-57 | 32-45-54 | 46-53-59 | 36-50-60 | |
| CONSUMO MOTOR (7) | W | 1.074 | 1.074 | 1.074 | 1.074 | 1.029 | 2.202 | 2x1.074 | 2x1.074 | 2x1.074 | 2x1.029 | 2x2.202 | |
| CAUDAL DE AGUA (FRÍO) (4) | l/h | 1.256 | 2.012 | 2.511 | 2.924 | 3.818 | 5.126 | 4.145 | 5.177 | 5.848 | 9.993 | 12.057 | |
| CAUDAL DE AGUA (CALOR) (4) | l/h | 1.144 | 1.866 | 2.348 | 2.726 | 3.474 | 4.687 | 3.853 | 4.756 | 5.366 | 7.327 | 8.867 | |
| PÉRDIDA DE CARGA (FRÍO) (5) | kPa | 27,7 | 27,3 | 29,7 | 27,5 | 28,1 | 32,8 | 25,7 | 27,4 | 29,0 | 32,4 | 35,0 | |
| PÉRDIDA DE CARGA (CALOR) (5) | kPa | 35,1 | 36,3 | 37,7 | 38,6 | 40,4 | 37,3 | 37,7 | 34,7 | 37,1 | 37,0 | 40,2 | |
| CONEXIONES HIDRÁULICAS (FRÍO) | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" M | 1-1/2" M | 1-1/4" M | 1-1/2" ROSCA MACHO | ||||||
| CONEXIONES HIDRÁULICAS (CALOR) | Pulg. | 3/4" M | 1" ROSCA MACHO | 1-1/4" M | 1-1/4" M | 1-1/4" ROSCA MACHO | |||||||
|
DIMENSIONES (Versión D) |
ALTO | mm | 360 | 425 | 480 | 550 | 425 | 480 | 580 | ||||
| ANCHO | mm | 560 | 660 | 760 | 760 | 1.160 | 1.360 | 1.160 | 1.360 | 1.360 | 1.660 | 1.660 | |
| FONDO | mm | 840 | 995 | 1.105 | 1.160 | 1.140 | 1.240 | 995 | 1.105 | 1.160 | 1.450 | 1.450 | |
| PESO | kg | 40,2 | 52,1 | 62,3 | 67,2 | 104,7 | 123,8 | 89,5 | 110,8 | 119,5 | 203,1 | 205,1 | |
|
REDUCCIÓN DEL CAUDAL DE AIRE EN FUNCIÓN DE LA PRESIÓN ESTÁTICA A VELOCIDAD MÁXIMA |
0Pa | 1 | 1 | 1 | 0,93 | 0,92 | 0,95 | 1 | 1 | 0,93 | 0,92 | 0,95 | |
| 50Pa | 1 | 1 | 1 | 0,91 | 0,90 | 0,94 | 1 | 1 | 0,91 | 0,90 | 0,94 | ||
| 100Pa | 1 | 1 | 1 | 0,90 | 0,89 | 0,93 | 1 | 1 | 0,90 | 0,89 | 0,93 | ||
| 150Pa | 1 | 1 | 0,99 | 0,89 | 0,87 | 0,92 | 1 | 0,99 | 0,89 | 0,87 | 0,92 | ||
|
200Pa |
1 | 1 | 0,98 | 0,87 | 0,85 | 0,91 | 1 | 0,98 | 0,87 | 0,85 | 0,91 | ||
| 300Pa | 0,99 | 0,99 | 0,95 | 0,84 | 0,81 | 0,88 | 0,99 | 0,95 | 0,84 | 0,81 | 0,88 | ||
| 300Pa | 0,85 | 0,82 | 0,88 | 0,77 | 0,76 | 0,86 | 0,82 | 0,88 | 0,77 | 0,76 | 0,86 | ||
Todos los datos están sujetos a cambios sin previo aviso.

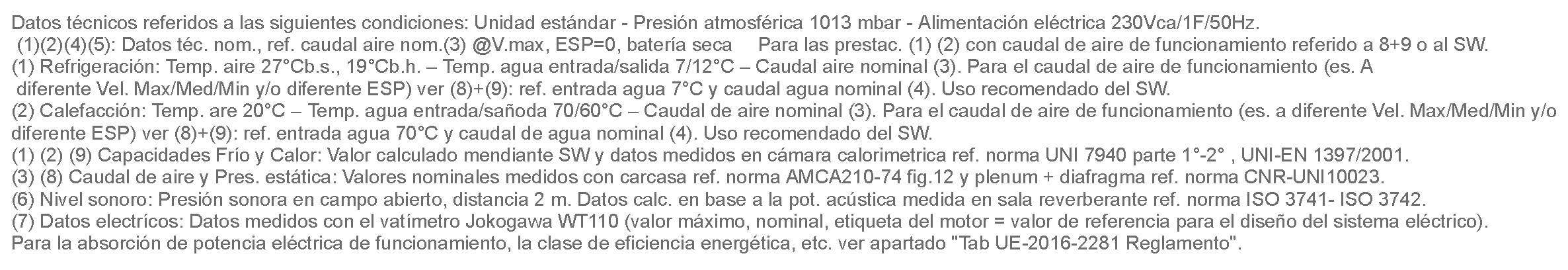

Datos técnicos referidos a las siguientes condiciones: Unidad estándar - Presión atmosférica 1013 mbar - Alimentación eléctrica 230Vca/1F/50Hz.
(1)(2)(4)(5): Datos téc. nom., ref. caudal aire nom.(3) @V.max, ESP=0, batería seca Para las prestac. (1) (2) con caudal de aire de funcionamiento referido a 8+9 o al SW.
(1) Refrigeración: Temp. aire 27°Cb.s., 19°Cb.h. – Temp. agua entrada/salida 7/12°C – Caudal aire nominal (3). Para el caudal de aire de funcionamiento (es. A
diferente Vel. Max/Med/Min y/o diferente ESP) ver (8)+(9): ref. entrada agua 7°C y caudal agua nominal (4). Uso recomendado del SW.
(2) Calefacción: Temp. are 20°C – Temp. agua entrada/sañoda 70/60°C – Caudal de aire nominal (3). Para el caudal de aire de funcionamiento (es. a diferente Vel. Max/Med/Min y/o
diferente ESP) ver (8)+(9): ref. entrada agua 70°C y caudal de agua nominal (4). Uso recomendado del SW.
(1) (2) (9) Capacidades Frío y Calor: Valor calculado mendiante SW y datos medidos en cámara calorimetrica ref. norma UNI 7940 parte 1°-2° , UNI-EN 1397/2001.
(3) (8) Caudal de aire y Pres. estática: Valores nominales medidos con carcasa ref. norma AMCA210-74 fig.12 y plenum + diafragma ref. norma CNR-UNI10023.
(6) Nivel sonoro: Presión sonora en campo abierto, distancia 2 m. Datos calc. en base a la pot. acústica medida en sala reverberante ref. norma ISO 3741- ISO 3742.
(7) Datos electrícos: Datos medidos con el vatímetro Jokogawa WT110 (valor máximo, nominal, etiqueta del motor = valor de referencia para el diseño del sistema eléctrico).
Para la absorción de potencia eléctrica de funcionamiento, la clase de eficiencia energética, etc. ver apartado "Tab UE-2016-2281 Reglamento".
Secciones adicionales
CR25
CR26
(Motor EC)
CR22
Descargas
5 MB
Manuale-tecnico-CR25.pdf
5 MB
TM-CR26-Manuale-tecnico.pdf
2 MB
Software-Seleccion-Fancoils-Frimec-IT.zip
2 MB
TM-CR22-Manuale-tecnico.pdf
700 KB
CR22-x1MV-AC3.pdf
Manual técnico
CR25
Manual técnico
CR26
Esquemas eléctricos
CR22
Manual técnico
CR22
Programa
de selección
