UTY - Fancoil tipo Apartamento 2T/4T

Baja silueta y alta presión, hasta 150Pa.

Altura de sólo 275mm.

Bandeja de condensados aislada con clasificación M1

Batería de intercambio térmico de alta eficacia.

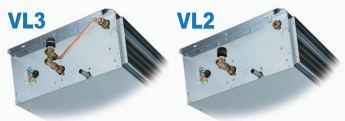

Amplia gama de versiones y accesorios disponibles.

Tabla de datos técnicos fancoil sin envolvente 2 tubos (motor AC)

 MODELO                                                                                          UTY   120 130 140 220 230 240 320 330 340
 CAPACIDAD FRÍO TOTAL (1) W 6.820 8.650 10.100 12.000 15.200 17.800 16.700 21.200 25.500
FRÍO SENSIBLE (1) W 5.300 6.580 7.380 9.780 12.100 13.500 13.900 17.200 19.400
CALOR (2) W 15.200 18.900 20.000 28.400 35.200 37.200 40.600 50.300 53.700
 ALIMENTACIÓN V/F/Hz 220 / 1 / 50
 CAUDAL DE AIRE (0 Pa) (3) m3/h 1.350 1.500 1.450 2.750 3.000 2.850 4.050 4.400 4.200
 NIVEL SONORO (6)  dB(A) 34-43-49 35-44-50 35-44-50 37-48-51 38-49-52 38-49-52 46-51-53 47-52-54 47-52-54
 CONSUMO MOTOR (7) W  270 570 840
 CAUDAL DE AGUA (FRÍO) (4) l/h  1.173 1.488 1.737 2.064 2.614 3.062 2.872 3.646 4.386
 PÉRDIDA DE CARGA (FRÍO) (5) kPa  35,3 39,4 38,4 28,0 38,3 30,6 21,0 29,7 25,0
 CONEXIONES HIDRÁULICAS Pulg. 3/4" ROSCA HEMBRA
 DIMENSIONES ALTO mm  275 (Z1 & P1) - 315 (K1)
 ANCHO  mm 800 (Z1 & P1) - 840 (K1) 1.200 (Z1 & P1) - 1.240 (K1) 1.600 (Z1 & P1) - 1.640 (K1)
 FONDO  mm 605 (Z1 & P1) - 625 (K1)
 PESO kg  37 38 40 52 54 57 68 70 73

 REDUCCIÓN DEL CAUDAL DE AIRE  EN

 FUNCIÓN DE LA PRESIÓN ESTÁTICA A

 VELOCIDAD MÁXIMA

 0Pa 1 1 1 1 1 1 1 1 1
 25Pa 0,93 0,94 0,94 0,95 0,96 0,95 0,95 0,95 0,95
 50Pa 0,87 0,88 0,88 0,89 0,89 0,89 0,88 0,89 0,89
 75Pa  0,81 0,82 0,83 0,81 0,82 0,82 0,82 0,83 0,82
 100Pa 0,75 0,76 0,77 0,73 0,75 0,74 0,74 0,75 0,75
 125Pa 0,66 0,68 0,68 0,62 0,65 0,64 0,62 0,66 0,64
150Pa 0,54 0,57 0,57 0,49 0,53 0,53 0,49 0,53 0,52

Todos los datos están sujetos a cambios sin previo aviso (pérdida de carga filtro no incluida).

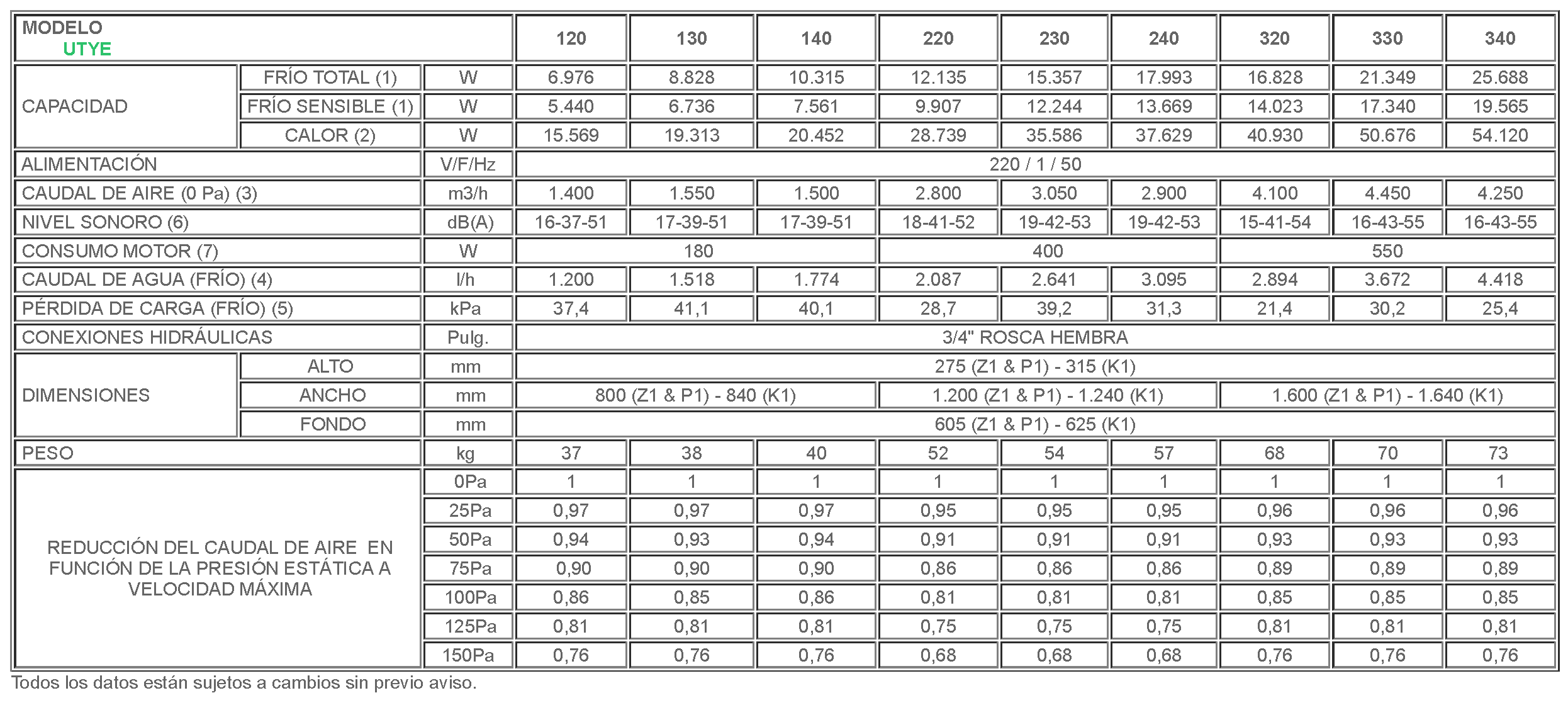

Tabla de datos técnicos fancoil sin envolvente 2 tubos (motor DC)

 MODELO                                                                                         UTYE   120 130 140 220 230 240 320 330 340
 CAPACIDAD FRÍO TOTAL (1) W 6.976 8.828 10.315 12.135 15.357 17.993 16.828 21.349 25.688
FRÍO SENSIBLE (1) W 5.440 6.736 7.561 9.907 12.244 13.669 14.023 17.340 19.565
CALOR (2) W 15.569 19.313 20.452 28.739 35.586 37.629 40.930 50.676 54.120
 ALIMENTACIÓN V/F/Hz 220 / 1 / 50
 CAUDAL DE AIRE (0 Pa) (3) m3/h 1.400 1.550 1.500 2.800 3.050 2.900 4.100 4.450 4.250
 NIVEL SONORO (6)  dB(A) 16-37-51 17-39-51 17-39-51 18-41-52 19-42-53 19-42-53 15-41-54 16-43-55 16-43-55
 CONSUMO MOTOR (7) W  180 400 550
 CAUDAL DE AGUA (FRÍO) (4) l/h  1.200 1.518 1.774 2.087 2.641 3.095 2.894 3.672 4.418
 PÉRDIDA DE CARGA (FRÍO) (5) kPa  37,4 41,1 40,1 28,7 39,2 31,3 21,4 30,2 25,4
 CONEXIONES HIDRÁULICAS Pulg. 3/4" ROSCA HEMBRA
 DIMENSIONES ALTO mm  275 (Z1 & P1) - 315 (K1)
 ANCHO  mm 800 (Z1 & P1) - 840 (K1) 1.200 (Z1 & P1) - 1.240 (K1) 1.600 (Z1 & P1) - 1.640 (K1)
 FONDO  mm 605 (Z1 & P1) - 625 (K1)
 PESO kg  37 38 40 52 54 57 68 70 73

 REDUCCIÓN DEL CAUDAL DE AIRE  EN

 FUNCIÓN DE LA PRESIÓN ESTÁTICA A

 VELOCIDAD MÁXIMA

 0Pa 1 1 1 1 1 1 1 1 1
 25Pa 0,97 0,97 0,97 0,95 0,95 0,95 0,96 0,96 0,96
 50Pa 0,94 0,93 0,94 0,91 0,91 0,91 0,93 0,93 0,93
 75Pa  0,90 0,90 0,90 0,86 0,86 0,86 0,89 0,89 0,89
 100Pa 0,86 0,85 0,86 0,81 0,81 0,81 0,85 0,85 0,85
 125Pa 0,81 0,81 0,81 0,75 0,75 0,75 0,81 0,81 0,81
150Pa 0,76 0,76 0,76 0,68 0,68 0,68 0,76 0,76 0,76

Todos los datos están sujetos a cambios sin previo aviso (pérdida de carga filtro no incluida).

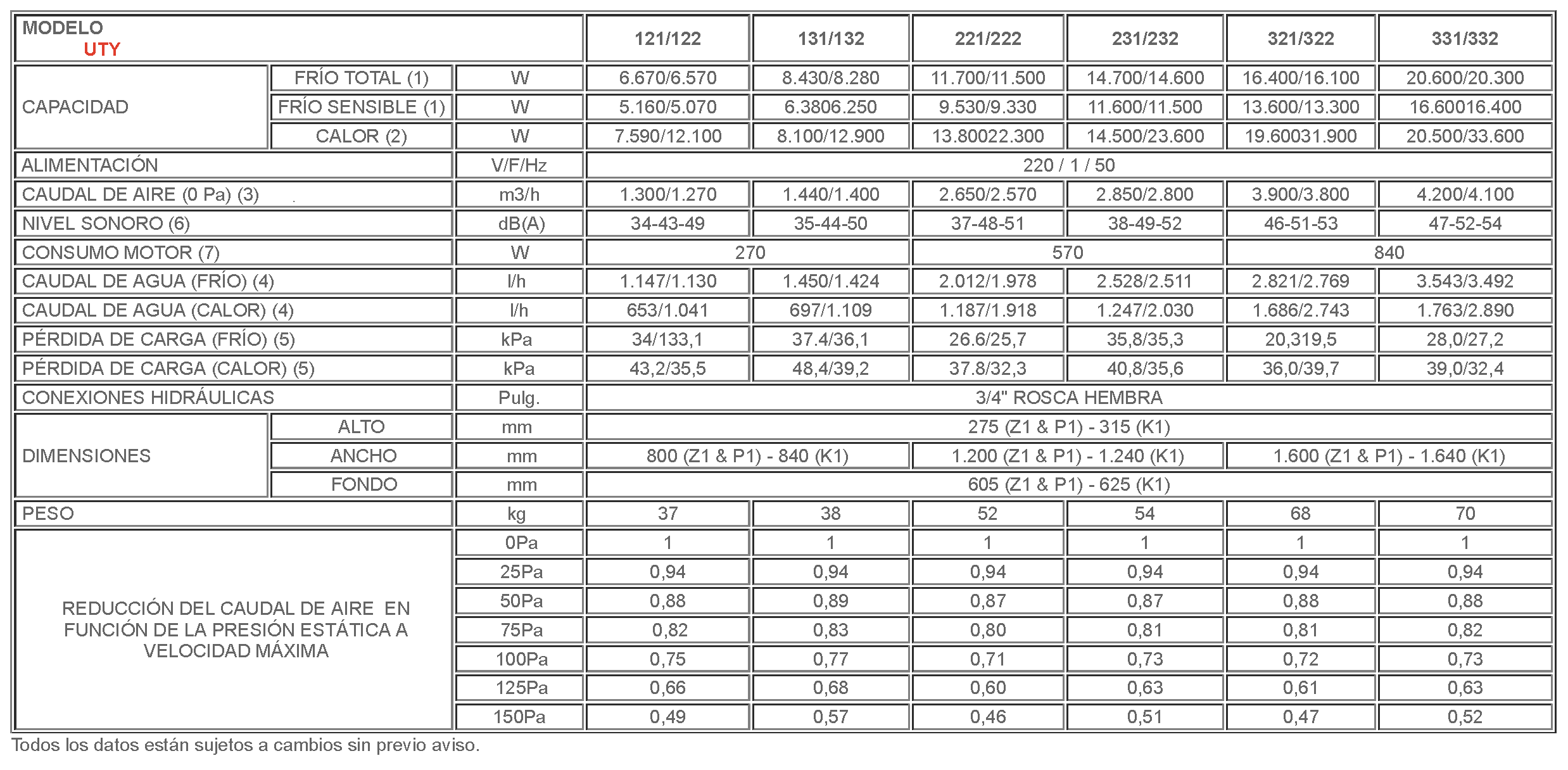

Tabla de datos técnicos fancoil sin envolvente 4 tubos (motor AC)

 MODELO                                                                                                         UTY   121/122 131/132 221/222 231/232 321/322 331/332
 CAPACIDAD FRÍO TOTAL (1) W 6.670/6.570 8.430/8.280 11.700/11.500 14.700/14.600 16.400/16.100 20.600/20.300
FRÍO SENSIBLE (1) W 5.160/5.070 6.3806.250 9.530/9.330 11.600/11.500 13.600/13.300 16.60016.400
CALOR (2) W 7.590/12.100 8.100/12.900 13.80022.300 14.500/23.600 19.60031.900 20.500/33.600
 ALIMENTACIÓN V/F/Hz 220 / 1 / 50
 CAUDAL DE AIRE (0 Pa) (3) m3/h 1.300/1.270 1.440/1.400 2.650/2.570 2.850/2.800 3.900/3.800 4.200/4.100
 NIVEL SONORO (6)  dB(A) 34-43-49 35-44-50 37-48-51 38-49-52 46-51-53 47-52-54
 CONSUMO MOTOR (7) W  270 570 840
 CAUDAL DE AGUA (FRÍO) (4) l/h  1.147/1.130 1.450/1.424 2.012/1.978 2.528/2.511 2.821/2.769 3.543/3.492
 CAUDAL DE AGUA (CALOR) (4) l/h 653/1.041 697/1.109 1.187/1.918 1.247/2.030 1.686/2.743 1.763/2.890
 PÉRDIDA DE CARGA (FRÍO) (5) kPa  34/133,1 37.4/36,1 26.6/25,7 35,8/35,3 20,319,5 28,0/27,2
 PÉRDIDA DE CARGA (CALOR) (5) kPa 43,2/35,5 48,4/39,2 37.8/32,3 40,8/35,6 36,0/39,7 39,0/32,4
 CONEXIONES HIDRÁULICAS Pulg. 3/4" ROSCA HEMBRA
 DIMENSIONES ALTO mm  275 (Z1 & P1) - 315 (K1)
 ANCHO  mm 800 (Z1 & P1) - 840 (K1) 1.200 (Z1 & P1) - 1.240 (K1) 1.600 (Z1 & P1) - 1.640 (K1)
 FONDO  mm 605 (Z1 & P1) - 625 (K1)
 PESO kg  37 38 52 54 68 70

 REDUCCIÓN DEL CAUDAL DE AIRE  EN

 FUNCIÓN DE LA PRESIÓN ESTÁTICA A

 VELOCIDAD MÁXIMA

 0Pa 1 1 1 1 1 1
 25Pa 0,94 0,94 0,94 0,94 0,94 0,94
 50Pa 0,88 0,89 0,87 0,87 0,88 0,88
 75Pa  0,82 0,83 0,80 0,81 0,81 0,82
 100Pa 0,75 0,77 0,71 0,73 0,72 0,73
 125Pa 0,66 0,68 0,60 0,63 0,61 0,63
150Pa 0,49 0,57 0,46 0,51 0,47 0,52

Todos los datos están sujetos a cambios sin previo aviso (pérdida de carga filtro no incluida).

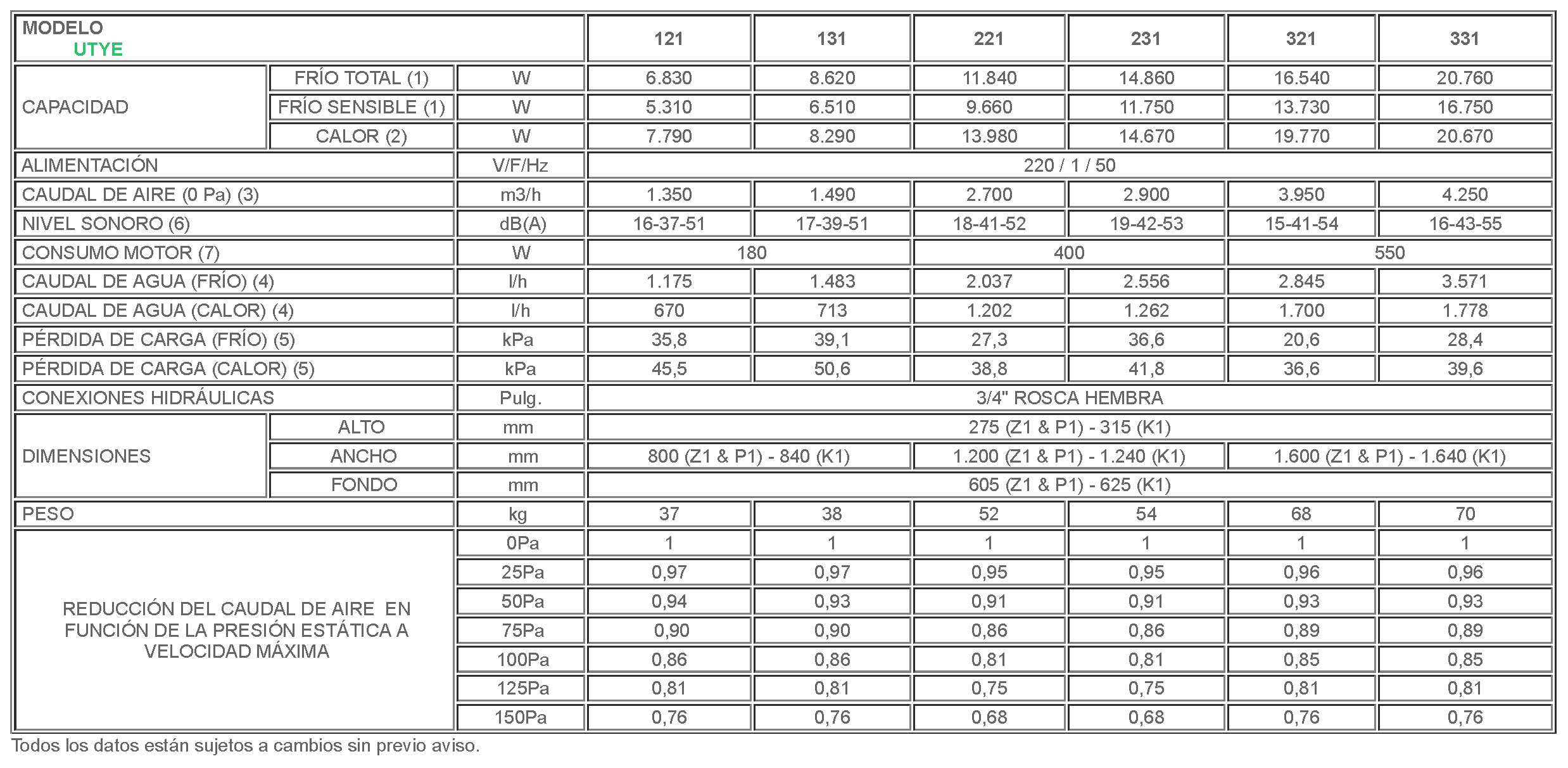

Tabla de datos técnicos fancoil sin envolvente 4 tubos (motor DC)

 MODELO                                                                                                         UTYE   121 131 221 231 321 331
 CAPACIDAD FRÍO TOTAL (1) W 6.830 8.620 11.840 14.860 16.540 20.760
FRÍO SENSIBLE (1) W 5.310 6.510 9.660 11.750 13.730 16.750
CALOR (2) W 7.790 8.290 13.980 14.670 19.770 20.670
 ALIMENTACIÓN V/F/Hz 220 / 1 / 50
 CAUDAL DE AIRE (0 Pa) (3) m3/h 1.350 1.490 2.700 2.900 3.950 4.250
 NIVEL SONORO (6)  dB(A) 16-37-51 17-39-51 18-41-52 19-42-53 15-41-54 16-43-55
 CONSUMO MOTOR (7) W  180 400 550
 CAUDAL DE AGUA (FRÍO) (4) l/h  1.175 1.483 2.037 2.556 2.845 3.571
 CAUDAL DE AGUA (CALOR) (4) l/h 670 713 1.202 1.262 1.700 1.778
 PÉRDIDA DE CARGA (FRÍO) (5) kPa  35,8 39,1 27,3 36,6 20,6 28,4
 PÉRDIDA DE CARGA (CALOR) (5) kPa 45,5 50,6 38,8 41,8 36,6 39,6
 CONEXIONES HIDRÁULICAS Pulg. 3/4" ROSCA HEMBRA
 DIMENSIONES ALTO mm  275 (Z1 & P1) - 315 (K1)
 ANCHO  mm 800 (Z1 & P1) - 840 (K1) 1.200 (Z1 & P1) - 1.240 (K1) 1.600 (Z1 & P1) - 1.640 (K1)
 FONDO  mm 605 (Z1 & P1) - 625 (K1)
 PESO kg  37 38 52 54 68 70

 REDUCCIÓN DEL CAUDAL DE AIRE  EN

 FUNCIÓN DE LA PRESIÓN ESTÁTICA A

 VELOCIDAD MÁXIMA

 0Pa 1 1 1 1 1 1
 25Pa 0,97 0,97 0,95 0,95 0,96 0,96
 50Pa 0,94 0,93 0,91 0,91 0,93 0,93
 75Pa  0,90 0,90 0,86 0,86 0,89 0,89
 100Pa 0,86 0,86 0,81 0,81 0,85 0,85
 125Pa 0,81 0,81 0,75 0,75 0,81 0,81
150Pa 0,76 0,76 0,68 0,68 0,76 0,76

Todos los datos están sujetos a cambios sin previo aviso (pérdida de carga filtro no incluida).

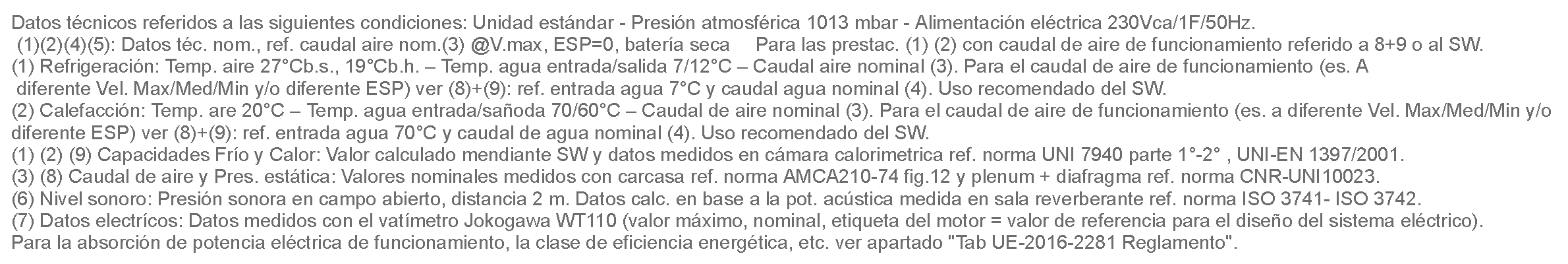

Datos técnicos referidos a las siguientes condiciones: Unidad estándar - Presión atmosférica 1013 mbar - Alimentación eléctrica 230Vca/1F/50Hz.
 (1)(2)(4)(5): Datos téc. nom., ref. caudal aire nom.(3) @V.max, ESP=0, batería seca  Para las prestac. (1) (2) con caudal de aire de funcionamiento referido a 8+9 o al SW.
(1) Refrigeración: Temp. aire 27°Cb.s., 19°Cb.h. – Temp. agua entrada/salida 7/12°C – Caudal aire nominal (3). Para el caudal de aire de funcionamiento (es. A
 diferente Vel. Max/Med/Min y/o diferente ESP) ver (8)+(9): ref. entrada agua 7°C y caudal agua nominal (4). Uso recomendado del SW.
(2) Calefacción: Temp. are 20°C – Temp. agua entrada/sañoda 70/60°C – Caudal de aire nominal (3). Para el caudal de aire de funcionamiento (es. a diferente Vel. Max/Med/Min y/o

diferente ESP) ver (8)+(9): ref. entrada agua 70°C y caudal de agua nominal (4). Uso recomendado del SW.
(1) (2) (9) Capacidades Frío y Calor: Valor calculado mendiante SW y datos medidos en cámara calorimetrica ref. norma UNI 7940 parte 1°-2° , UNI-EN 1397/2001.
(3) (8) Caudal de aire y Pres. estática: Valores nominales medidos con carcasa ref. norma AMCA210-74 fig.12 y plenum + diafragma ref. norma CNR-UNI10023.
(6) Nivel sonoro: Presión sonora en campo abierto, distancia 2 m. Datos calc. en base a la pot. acústica medida en sala reverberante ref. norma ISO 3741- ISO 3742.
(7) Datos electrícos: Datos medidos con el vatímetro Jokogawa WT110 (valor máximo, nominal, etiqueta del motor = valor de referencia para el diseño del sistema eléctrico).

Para la absorción de potencia eléctrica de funcionamiento, la clase de eficiencia energética, etc. ver apartado "Tab UE-2016-2281 Reglamento".

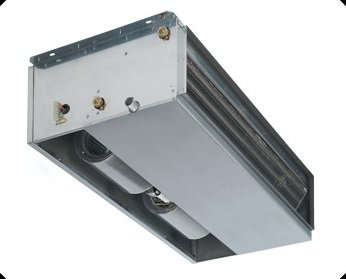

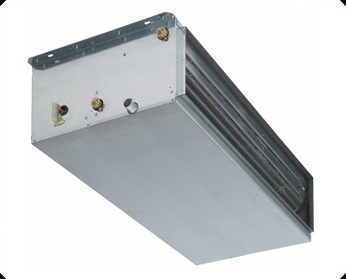

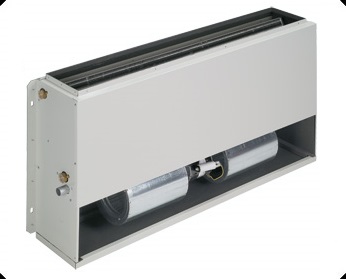

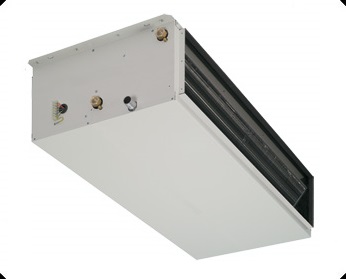

UTY-Z1                        UTY-Z2                 UTY-Z21                        UTY-Z22                 UTY-P1/K1               UTY-P2/K2           UTY-P21/K21          UTY-P22/K22

UTY-P21/K21          UTY-P22/K22

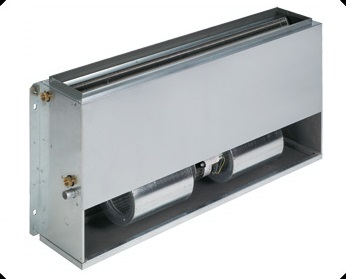

UTY-Z1                        UTY-Z2

UTY-Z21                        UTY-Z22

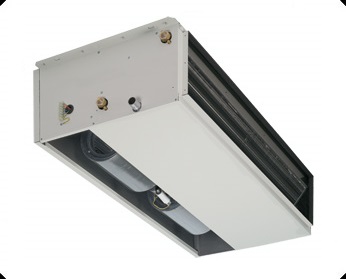

UTY-P1/K1               UTY-P2/K2

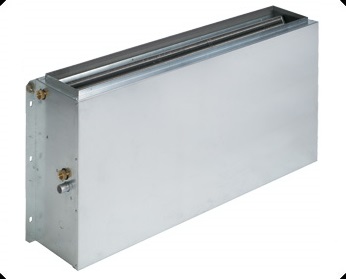

Z - Galvanizado.

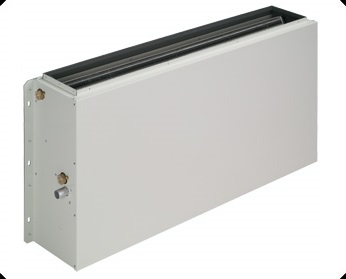

P - Pintado.

K - Pintado y aislado.

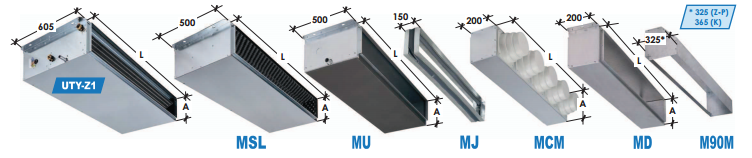

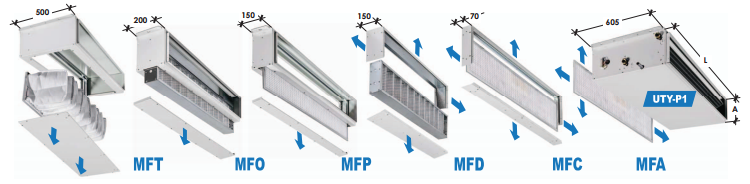

Secciones adicionales - filtros

Secciones adicionales - plenums

Secciones adicionales

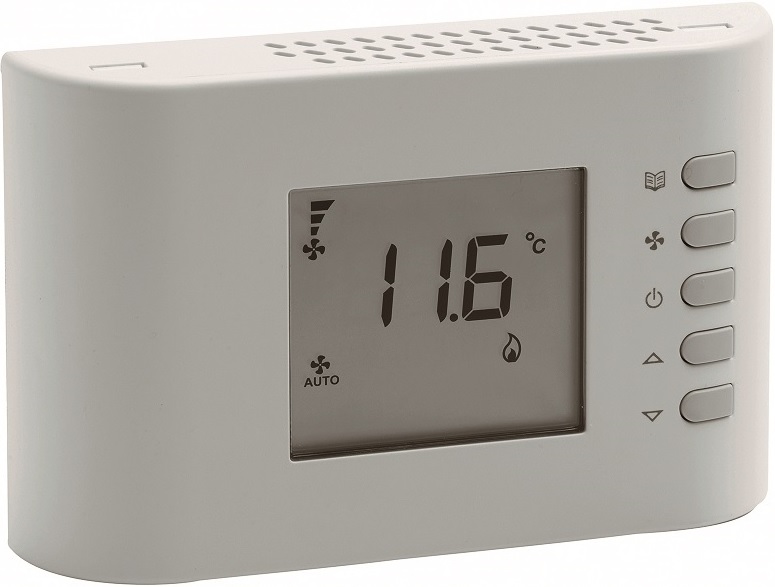

CR25

CR26

(Motor EC)
