Estético diseño.
360º en la distribución del aire.
Largas distancias de tuberías.
Gran eficiencia.
De serie

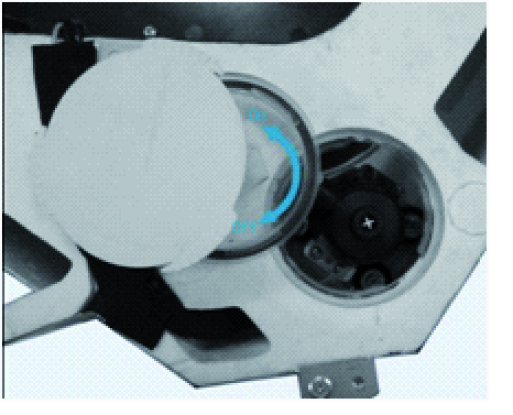

Bomba de condensados de fácil acceso y con tapa de inspección.
Módulo wifi opcional.
Mando por cable opcional.

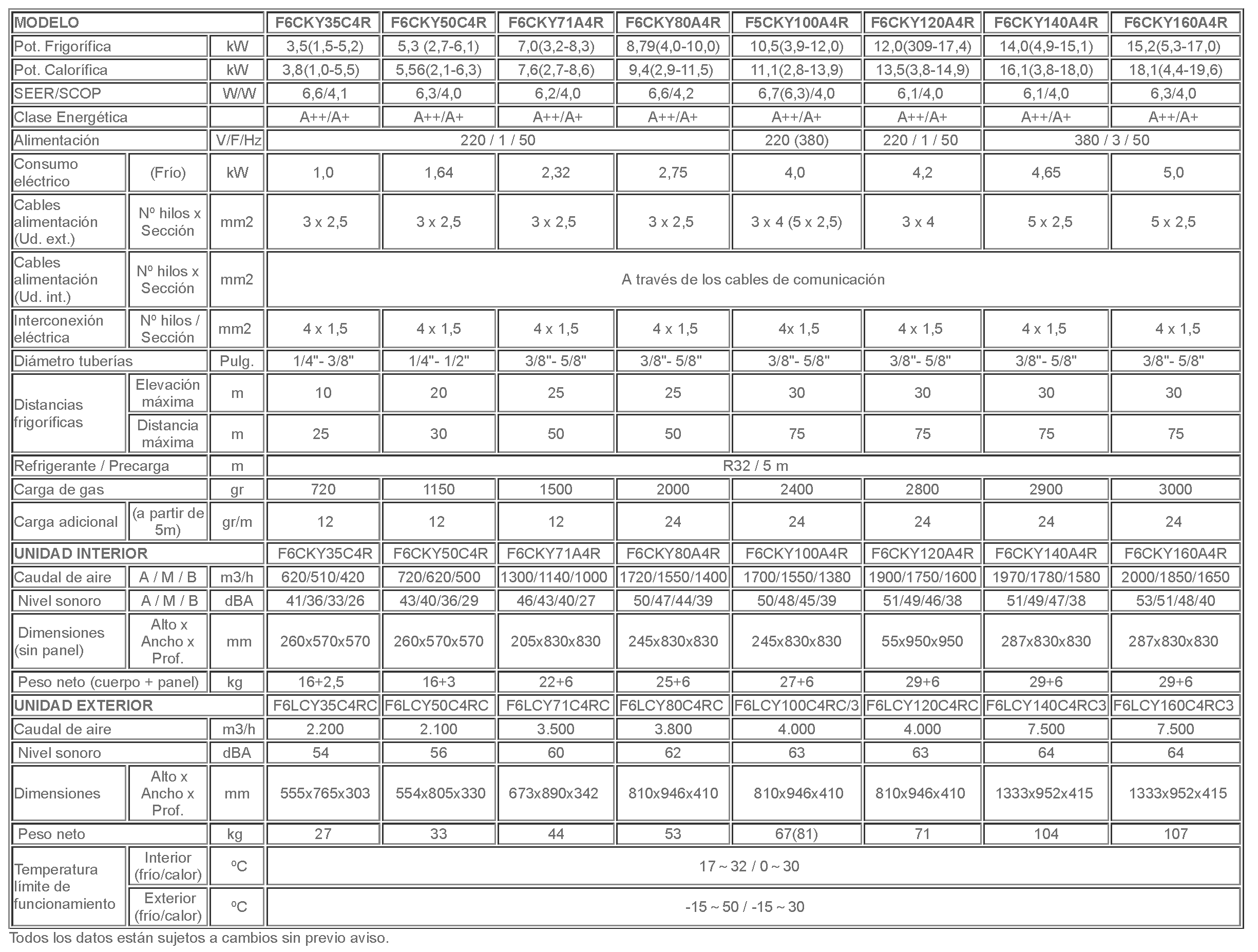

Tabla de datos técnicos
| MODELO | F6CKY35C4R | F6CKY50C4R | F6CKY71A4R | F6CKY80A4R | F6CKY100A4R | F6CKY120A4R | F6CKY140A4R | F6CKY160A4R | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pot. Frigorífica | kW | 3,5(1,5-5,2) | 5,3 (2,7-6,1) | 7,0(3,2-8,3) | 8,79(4,0-10,0) | 10,5(3,9-12,0) | 12,0(309-17,4) |
14,0(4,9-15,1) |
15,2(5,3-17,0) | |
| Pot. Calorífica | kW | 3,8(1,0-5,5) | 5,56(2,1-6,3) | 7,6(2,7-8,6) | 9,4(2,9-11,5) | 11,1(2,8-13,9) | 13,5(3,8-14,9) | 16,1(3,8-18,0) | 18,1(4,4-19,6) | |
| SEER/SCOP | W/W | 6,6/4,1 | 6,3/4,0 | 6,2/4,0 | 6,6/4,2 | 6,7(6,3)/4,0 |
6,1/4,0 |
6,1/4,0 | 6,3/4,0 | |
| Clase Energética | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | ||
| Alimentación | V/F/Hz | 220 / 1 / 50 | 220 (380) | 220 / 1 / 50 | 380 / 3 / 50 | |||||
| Consumo eléctrico | (Frío) | kW | 1,0 | 1,64 |
2,32 |
2,75 | 4,0 | 4,2 | 4,65 | 5,0 |
|
Cables alimentación (Ud. ext.) |
Nº hilos x Sección | mm2 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 4 (5 x 2,5) | 3 x 4 | 5 x 2,5 | 5 x 2,5 |
|
Cables alimentación (Ud. int.) |
Nº hilos x Sección | mm2 | A través de los cables de comunicación | |||||||
| Interconexión eléctrica | Nº hilos / Sección | mm2 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 |
| Diámetro tuberías | Pulg. | 1/4"- 3/8" | 1/4"- 1/2" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | |
| Distancias frigoríficas | Elevación máxima | m | 10 | 20 | 25 | 25 | 30 | 30 | 30 | 30 |
| Distancia máxima | m | 25 | 30 | 50 | 50 | 75 | 75 | 75 | 75 | |
| Refrigerante / Precarga | m | R32 / 5 m | ||||||||
| Carga de gas | gr | 720 | 1150 | 1500 | 2000 | 2400 | 2800 | 2900 | 3000 | |
| Carga adicional | (a partir de 5m) | gr/m | 12 | 12 | 12 | 24 | 24 | 24 | 24 | 24 |
| UNIDAD INTERIOR | F6CKY35C4R | F6CKY50C4R | F6CKY71A4R | F6CKY80A4R | F6CKY100A4R | F6CKY120A4R | F6CKY140A4R | F6CKY160A4R | ||
| Caudal de aire | A / M / B | m3/h | 620/510/420 | 720/620/500 | 1300/1140/1000 | 1720/1550/1400 | 1700/1550/1380 | 1900/1750/1600 | 1970/1780/1580 | 2000/1850/1650 |
| Nivel sonoro | A / M / B | dBA | 41/36/33/26 | 43/40/36/29 | 46/43/40/27 | 50/47/44/39 | 50/48/45/39 | 51/49/46/38 | 51/49/47/38 | 53/51/48/40 |
| Dimensiones (sin panel) | Alto x Ancho x Prof. | mm | 260x570x570 | 260x570x570 | 205x830x830 | 245x830x830 | 245x830x830 | 287x830x830 | 287x830x830 | 287x830x830 |
| Peso neto (cuerpo + panel) | kg | 16+2,5 | 16+3 | 22+6 | 25+6 | 27+6 | 29+6 | 29+6 | 29+6 | |
| UNIDAD EXTERIOR | F6LCY35C4RC | F6LCY50C4RC | F6LCY71C4RC | F6LCY80C4RC | F6LCY100C4RC/3 | F6LCY120C4RC | F6LCY140C4RC3 | F6LCY160C4RC3 | ||
| Caudal de aire | m3/h | 2.200 | 2.100 | 3.500 | 3.800 | 4.000 | 4.000 | 7.500 | 7.500 | |
| Nivel sonoro | dBA | 54 | 56 | 60 | 62 | 63 | 63 | 64 | 64 | |
| Dimensiones | Alto x Ancho x Prof. | mm | 555x765x303 | 554x805x330 | 673x890x342 | 810x946x410 | 810x946x410 | 810x946x410 | 1333x952x415 | 1333x952x415 |
| Peso neto | kg | 27 | 33 | 44 | 53 | 67(81) | 71 | 104 | 107 | |
| Temperatura límite de funcionamiento | Interior (frío/calor) | ºC | 17～32 / 0～30 | |||||||
| Exterior (frío/calor) | ºC | -15～50 / -15～30 | ||||||||
Todos los datos están sujetos a cambios sin previo aviso.
Serie A4R
Serie D4R & B4R

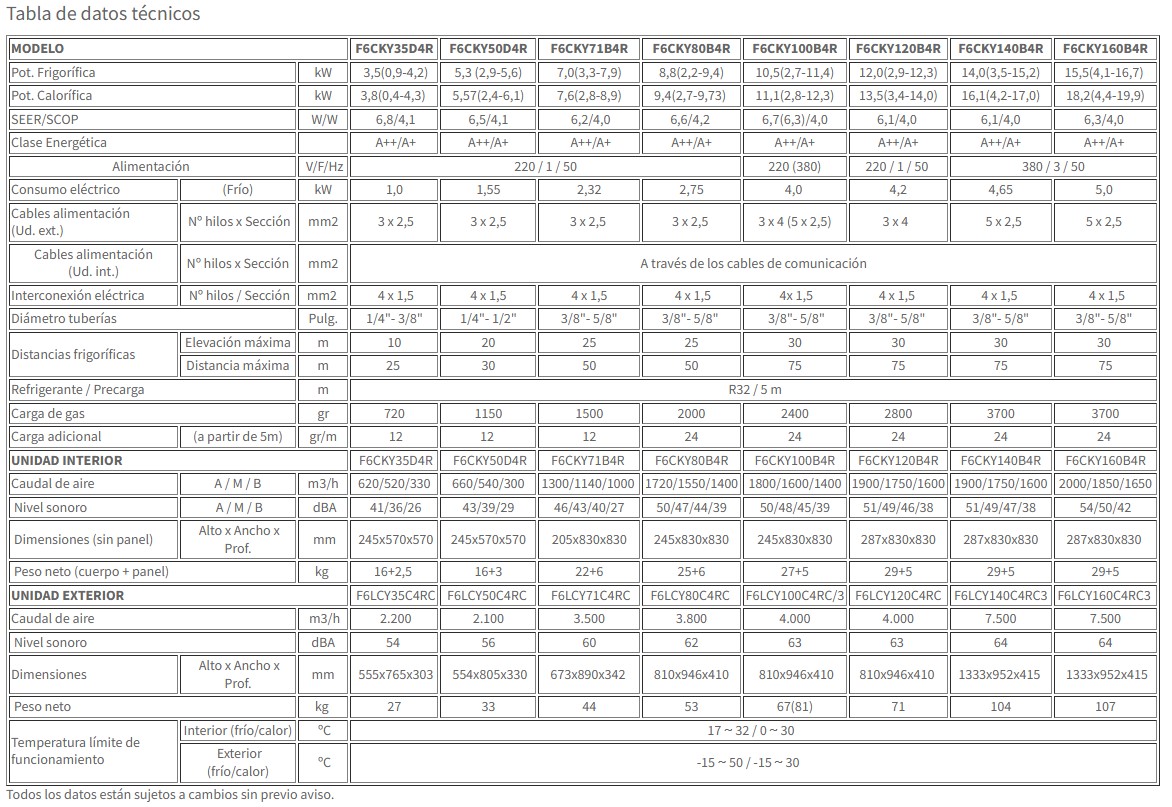

Tabla de datos técnicos
| MODELO | F6CKY35D4R | F6CKY50D4R | F6CKY71B4R | F6CKY80B4R | F6CKY100B4R | F6CKY120B4R | F6CKY140B4R | F6CKY160B4R | ||
|---|---|---|---|---|---|---|---|---|---|---|
| Pot. Frigorífica | kW | 3,5(0,9-4,2) | 5,3 (2,9-5,6) | 7,0(3,3-7,9) | 8,8(2,2-9,4) | 10,5(2,7-11,4) | 12,0(2,9-12,3) |
14,0(3,5-15,2) |
15,5(4,1-16,7) | |
| Pot. Calorífica | kW | 3,8(0,4-4,3) | 5,57(2,4-6,1) | 7,6(2,8-8,9) | 9,4(2,7-9,73) | 11,1(2,8-12,3) | 13,5(3,4-14,0) | 16,1(4,2-17,0) | 18,2(4,4-19,9) | |
| SEER/SCOP | W/W | 6,8/4,1 | 6,5/4,1 | 6,2/4,0 | 6,6/4,2 | 6,7(6,3)/4,0 |
6,1/4,0 |
6,1/4,0 | 6,3/4,0 | |
| Clase Energética | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | A++/A+ | ||
| Alimentación | V/F/Hz | 220 / 1 / 50 | 220 (380) | 220 / 1 / 50 | 380 / 3 / 50 | |||||
| Consumo eléctrico | (Frío) | kW | 1,0 | 1,55 |
2,32 |
2,75 | 4,0 | 4,2 | 4,65 | 5,0 |
|
Cables alimentación (Ud. ext.) |
Nº hilos x Sección | mm2 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 2,5 | 3 x 4 (5 x 2,5) | 3 x 4 | 5 x 2,5 | 5 x 2,5 |
|
Cables alimentación (Ud. int.) |
Nº hilos x Sección | mm2 | A través de los cables de comunicación | |||||||
| Interconexión eléctrica | Nº hilos / Sección | mm2 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 | 4x 1,5 | 4 x 1,5 | 4 x 1,5 | 4 x 1,5 |
| Diámetro tuberías | Pulg. | 1/4"- 3/8" | 1/4"- 1/2" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | 3/8"- 5/8" | |
| Distancias frigoríficas | Elevación máxima | m | 10 | 20 | 25 | 25 | 30 | 30 | 30 | 30 |
| Distancia máxima | m | 25 | 30 | 50 | 50 | 75 | 75 | 75 | 75 | |
| Refrigerante / Precarga | m | R32 / 5 m | ||||||||
| Carga de gas | gr | 720 | 1150 | 1500 | 2000 | 2400 | 2800 | 3700 | 3700 | |
| Carga adicional | (a partir de 5m) | gr/m | 12 | 12 | 12 | 24 | 24 | 24 | 24 | 24 |
| UNIDAD INTERIOR | F6CKY35D4R | F6CKY50D4R | F6CKY71B4R | F6CKY80B4R | F6CKY100B4R | F6CKY120B4R | F6CKY140B4R | F6CKY160B4R | ||
| Caudal de aire | A / M / B | m3/h | 620/520/330 | 660/540/300 | 1300/1140/1000 | 1720/1550/1400 | 1800/1600/1400 | 1900/1750/1600 | 1900/1750/1600 | 2000/1850/1650 |
| Nivel sonoro | A / M / B | dBA | 41/36/26 | 43/39/29 | 46/43/40/27 | 50/47/44/39 | 50/48/45/39 | 51/49/46/38 | 51/49/47/38 | 54/50/42 |
| Dimensiones (sin panel) | Alto x Ancho x Prof. | mm | 245x570x570 | 245x570x570 | 205x830x830 | 245x830x830 | 245x830x830 | 287x830x830 | 287x830x830 | 287x830x830 |
| Peso neto (cuerpo + panel) | kg | 16+2,5 | 16+3 | 22+6 | 25+6 | 27+5 | 29+5 | 29+5 | 29+5 | |
| UNIDAD EXTERIOR | F6LCY35C4RC | F6LCY50C4RC | F6LCY71C4RC | F6LCY80C4RC | F6LCY100C4RC/3 | F6LCY120C4RC | F6LCY140C4RC3 | F6LCY160C4RC3 | ||
| Caudal de aire | m3/h | 2.200 | 2.100 | 3.500 | 3.800 | 4.000 | 4.000 | 7.500 | 7.500 | |
| Nivel sonoro | dBA | 54 | 56 | 60 | 62 | 63 | 63 | 64 | 64 | |
| Dimensiones | Alto x Ancho x Prof. | mm | 555x765x303 | 554x805x330 | 673x890x342 | 810x946x410 | 810x946x410 | 810x946x410 | 1333x952x415 | 1333x952x415 |
| Peso neto | kg | 27 | 33 | 44 | 53 | 67(81) | 71 | 104 | 107 | |
| Temperatura límite de funcionamiento | Interior (frío/calor) | ºC | 17～32 / 0～30 | |||||||
| Exterior (frío/calor) | ºC | -15～50 / -15～30 | ||||||||
Todos los datos están sujetos a cambios sin previo aviso.
Tabla de datos técnicos
| MODELO | F6CKY140B4R(3) | F6CKY160B4R | ||
|---|---|---|---|---|
| Pot. Frigorífica | kW |
14,07 (3,52 - 15,24) |
15,24 (4,1 - 16,12) | |
| Pot. Calorífica | kW | 16,12 (4,1 - 17,59) | 18,17 (4,4 - 19,35) | |
| SEER/SCOP | W/W | 6,1/4,0 | 6,1/4,0 | |
| Clase Energética | A++/A+ | A++/A+ | ||
| Alimentación | V/F/Hz | 220 (380) | 380 / 3 / 50 | |
| Consumo eléctrico | (Frío) | kW | 4,85 (4,98) | 5,7 |
| Cables alimentación (Ud. ext.) | Nº hilos x Sección | mm2 | 3 x 4 (5 x 2,5) | 5 x 2,5 |
| Cables alimentación (Ud. int.) | Nº hilos x Sección | mm2 | A través de los cables de comunicación | |
| Interconexión eléctrica | Nº hilos / Sección | mm2 | 4 x 1,5 | 4 x 1.5 |
| Diámetro tuberías | Pulg. | 3/8"- 5/8" | 3/8"- 5/8" | |
| Distancias frigoríficas | Elevación máxima | m | 30 | 30 |
| Distancia máxima | m | 75 | 75 | |
| Refrigerante / Precarga | m | R32 / 5 m | ||
| Carga de gas | gr | 2900 | 3200 | |
| Carga adicional | (a partir de 5m) | gr/m | 24 | 24 |
| UNIDAD INTERIOR | F6CKY140B4R | F6CFY160A4R | ||
| Caudal de aire | A / M / B | m3/h | 2100/1850/1600 | 2200/1950/1650 |
| Nivel sonoro | A / M / B | dBA | 54/50/45/36 | 54/50/46/38 |
| Dimensiones | Alto x Ancho x Prof. | mm | 235x1650x675 | 235x1650x675 |
| Peso neto | kg | 41 | 42 | |
| UNIDAD EXTERIOR | F6LCY140D4RC(3) | F6LCY160D4RC3 | ||
| Caudal de aire | m3/h | 5.600 | 5.600 | |
| Nivel sonoro | dBA | 64 | 64 | |
| Dimensiones | Alto x Ancho x Prof. | mm | 975 x 980 x 375 | 975 x 980 x 375 |
| Peso neto | kg | 90 | 92 | |
| Temperatura límite de funcionamiento | Interior (frío/calor) | ºC | 17～32 / 0～30 | |
| Exterior (frío/calor) | ºC | -15～50 / -20～24 | ||
Todos los datos están sujetos a cambios sin previo aviso.
F6LCY140/160D4RC3
Descargas
ficha técnica
Split Cassette R32
300 KB
FICHA_TECNICA_SPLIT_CASSETTE_R32.pdf
